Arduino desde mal loco científico ATmegaxx8 tablero (4 / 7 paso)

Paso 4: regulador de 5V

Estoy usando el espacio superior izquierdo prototipo para las tapas y el regulador de 5V ya que es al lado de donde es el C3.
Hay 7 "autobuses" y uso de los primeros 4.
A partir de la izquierda será Vin (de adaptadores o baterías), luego LM7805 Vin, luego GND, luego LM7805 Vout (5V)
Entre el Vin y el LM7805 Vin le puse un diodo de protección (IN4001 o similar)
Hay 2 x 10uF electrolíticos casquillos utilizados para poder alisar - uno atraviesa el LM7805 Vin y GND, el otro va en Vout LM7805 y tierra.  Uno va en el área de prototipo, el otro en C3.

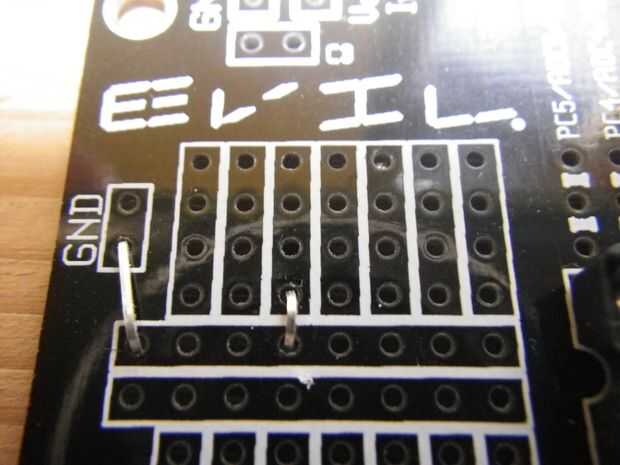

Empezar por puentear desde el espacio de tierra para el bus mucho y a la 3 º fila de la izquierda (imagen 1)

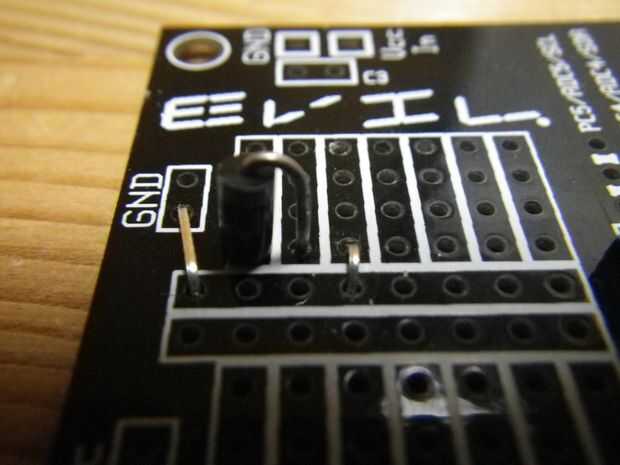

Siguiente soldadura en el diodo como se muestra, raya en la parte superior (Foto 2)

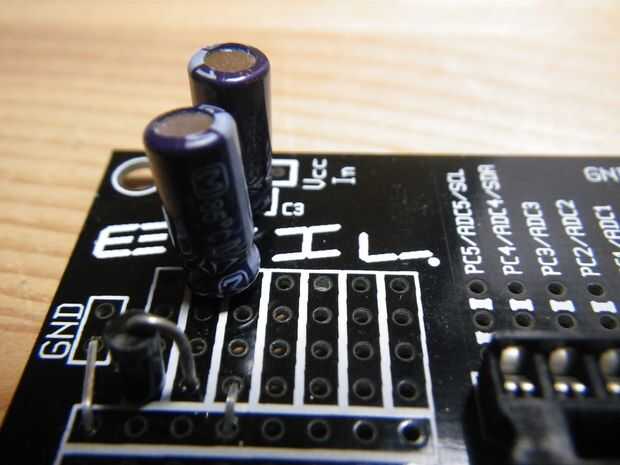

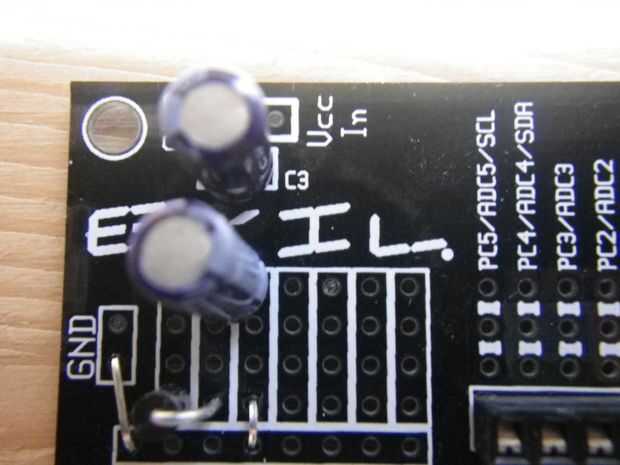

Después de la soldadura en las 2 tapas de 10uF menos a masa (cuadros 3 y 4)

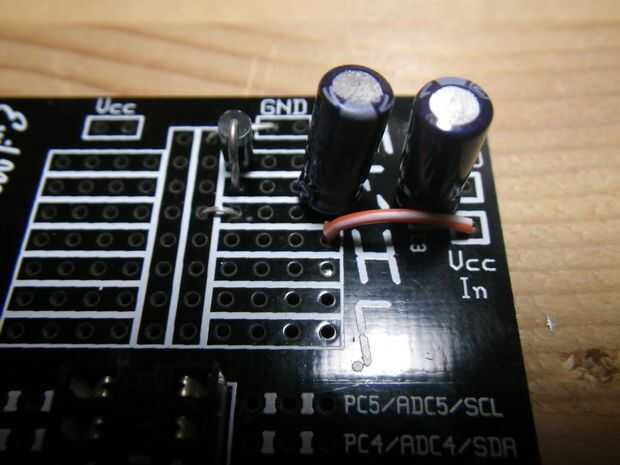

Próximo puente entre la 4 º fila y Vcc, esto toma la alimentación de 5V regulada y suministrar a la Junta Directiva (imagen 5)

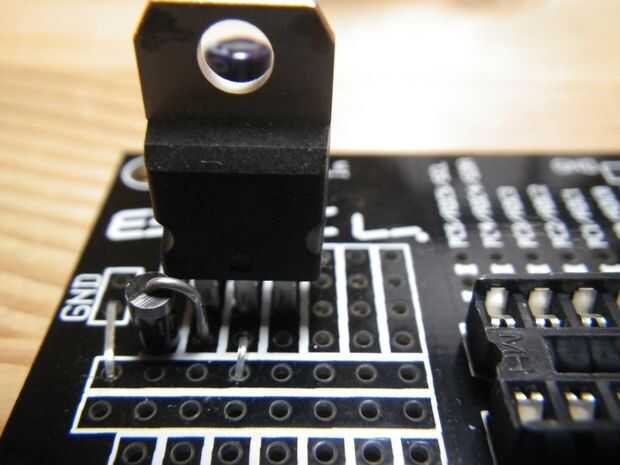

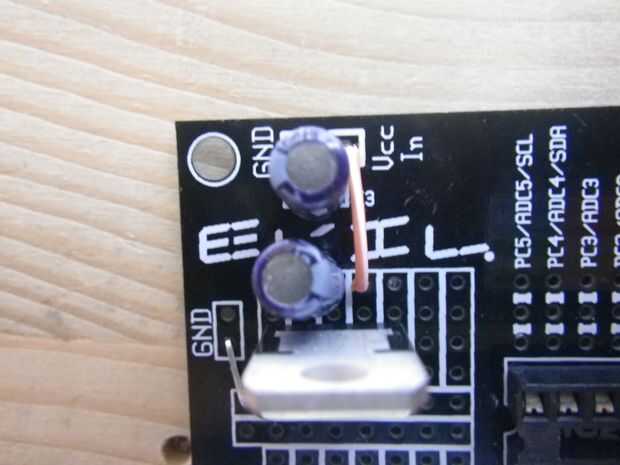

Después de la soldadura en el LM7805 (cuadro 6 y 7)
