«Arduino» decisión 'Caja' ser (Attiny85) (2 / 13 paso)

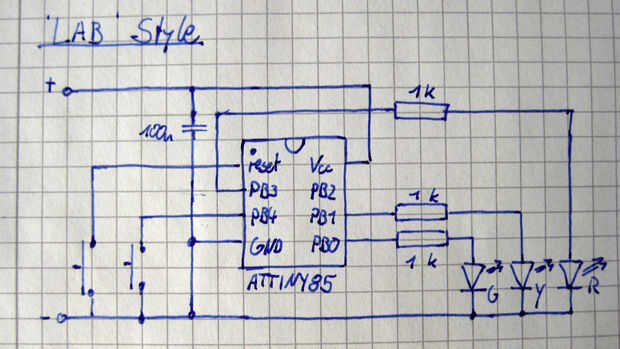

Paso 2: 'LAB' estilo

Hubo varios cambios necesarios o al menos útil para programar y depurar el circuito en condiciones de 'laboratorio'. Los cambios son:

  1. Reemplazar la batería con una fuente regulada Banco para mayor comodidad.
  2. Añadir un pequeño condensador de cerámica de desacoplamiento (100n): Esto proporciona inmunidad de ruido de ambiente creciente y se recomienda para cada aplicación. Sin embargo, si el circuito consume muy poco corrientes, corre a una velocidad "baja" y tiene su fuente de alimentación justo al lado puede ser suficiente dejar, como en el diseño original.
  3. Añadir una resistencia de 1 k por el LED y eliminar la resistencia de 120 ohmios: programar Attiny85 en circuito es necesario que todos IO implicados (en este caso PB0, PB1, PB2) ' aislados ' con menos de 1k. Esto evita el excesivo consumo de corriente del dispositivo de programación.
  4. Eliminar la resistencia de 10 k y el movimiento el botón para el lado de baja: quería usar la build-in pull-up, porque ¿por qué utilizar una parte adicional si usted ya pagó por la función?
  5. Agregar un botón dedicado para realizar un hardware reset sin la eliminación de la energía. Puede ser muy útil para la depuración.
