Arduino controla LEDs tira de vacaciones (1 / 3 paso)

Paso 1: partes

Las piezas se utilizaron para este proyecto.  He añadido enlaces para la mayoría de los lugares que encontré (OK, soy un adicto a Amazon Prime), pero la mayoría de las piezas está ampliamente disponible, y Adafruit tiene la mayor parte de ellos.

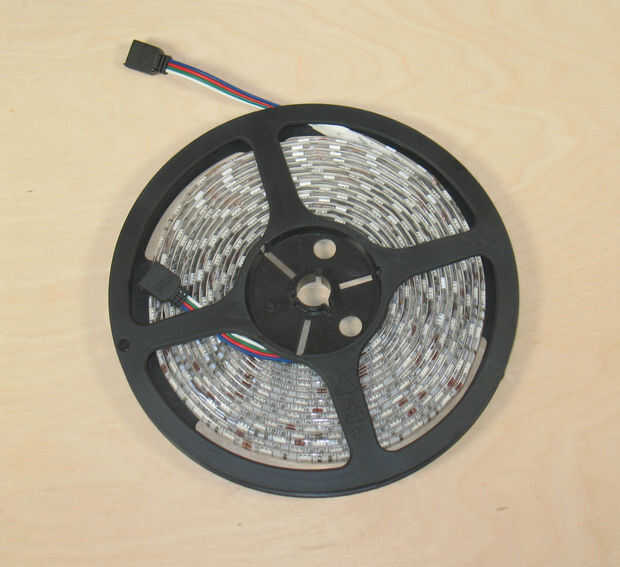

• Tiras de LED impermeables.  Asegúrese de prestar atención a los tipos de LEDs utilizados.  Ordené con 3528 LEDs en Amazon y los son los que en la foto.  Estos son de menor costo, pero tienen una desventaja muy importante!  Tienen LEDs rojos, verdes y azules separados aproximadamente 1/2" de distancia, así que no te realmente mezclados colores como el amarillo o naranja con visión directa (a menos que tal vez usted está realmente muy lejos!).  Por lo tanto, no serían buenas para la iluminación permanente.  Pero, puesto que estoy usando para la Navidad, funcionan OK - cada uno de los distintos colores es un color válido vacaciones, y al girar en rojo y verde al mismo tiempo, alternan muy bien.  Los 5050 LEDs son tri-color y así pueden tener cualquier salida de color aparente.  Otra cosa a destacar es que algunas tiras tienen 150 LEDs / 5m (16 pies), y algunos tienen 300.  Trabajan bastante bien, y 300 LEDs tomaran más poder.

Éste utiliza 5050 LEDs y viene con una fuente de alimentación, receptor y control remoto.  La fuente de alimentación es útil para este proyecto, pero no necesitamos el receptor y el mando a distancia.  Que son agradables para las pruebas iniciales, sin embargo.

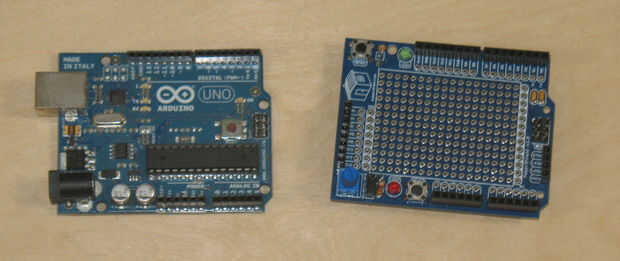

Arduino - la mayoría de ellos va a estar bien para esta aplicación.  Usé un Arduino Uno que tenía disponible.

Un escudo de prototipado Arduino - usaba un repuesto MakerShield que tenía, pero ninguno de ellos debe estar bien.

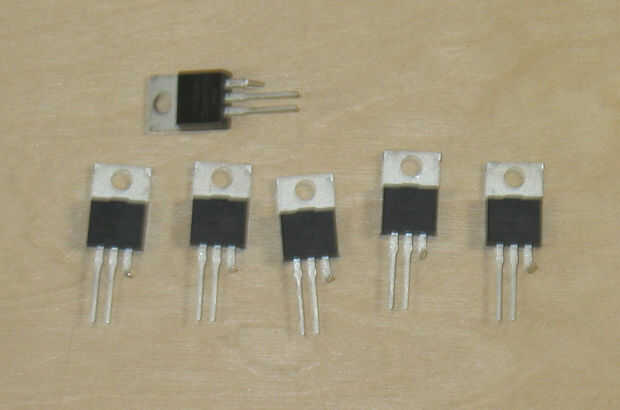

(6) transistores MOSFET de la energía N-Channel de Adafruit - necesita uno por cada color.  Desde que tuve dos tiras con R, G, B en cada uno, necesitaba 6 de ellos.  Hay otras maneras de hacer esto, pero lo bueno de los MOSFET es que existen otros componentes necesitadas.

fuente de 12V y conector - Compruebe la corriente necesaria para sus tiras de LED - dibujan típicamente varios amperios.  Tenía una fuente de alimentación de un kit de LED, que puede manejar unos 4 amperios y parece que funciona con las dos tiras que tengo.  Para el conector, utilicé un conector precableado de Jameco.  Las fuentes de alimentación de 12v tienen conectores diferentes, así que asegúrese de que su gato coincida con el enchufe.

(2) conectores de tira de LED - ver paso 2 - hembra de unos con el debajo de adaptadores son los más flexibles.  Podría utilizar otros conectores o incluso duro conéctelos.  También puede obtener clip en los conectores.

adaptadores de macho a macho (2) si es necesario por sus particular tiras de LED.

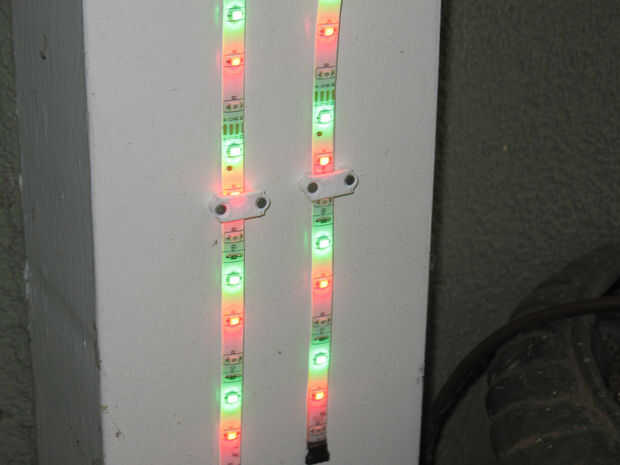

Alambre grapas - 1/2 NM tipo como estos.  Tengo un montón en Home Depot.  Estas son ligeramente más grandes que las tiras de prueba de agua LED, para que no pellizque las tiras.  En mi caso, se elimino las tiras después de las vacaciones, para que estos funcionen bien.
