Arduino controla helicóptero (3 / 5 paso)

Paso 3: Arduino y circuitos

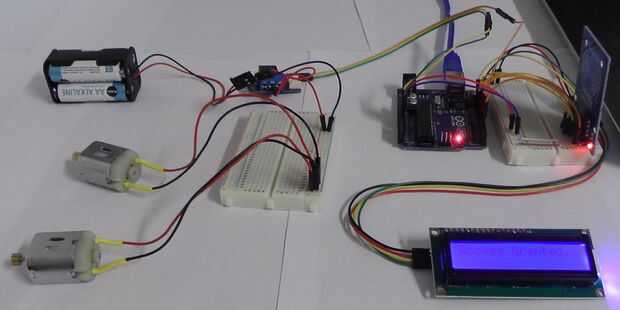

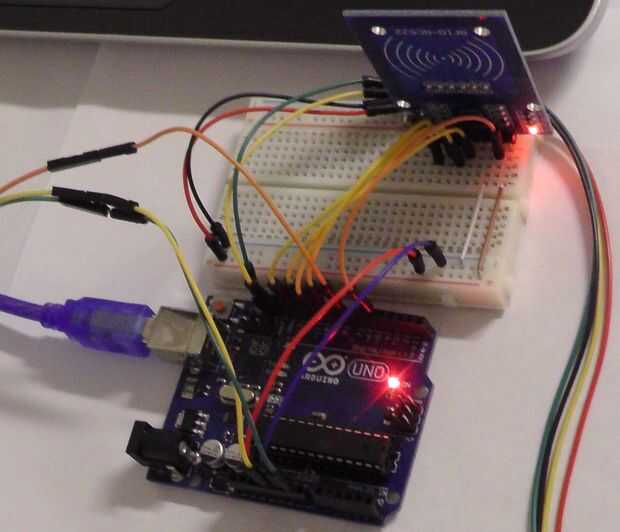

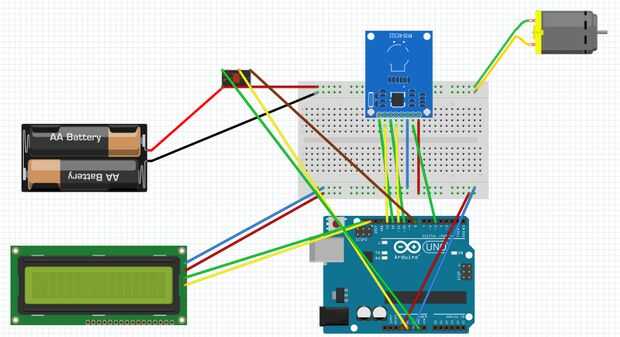

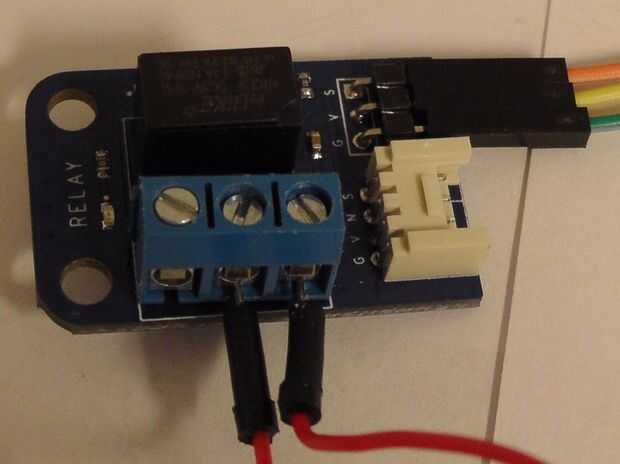

Todos los componentes eléctricos (relés, batería, motor de la C.C., pantalla LCD y módulo RFID) fueron capaces de caber en un mini protoboard alimentado por el Arduino. El diagrama de Fritzing muestra cómo cada componente debe ser cableado.

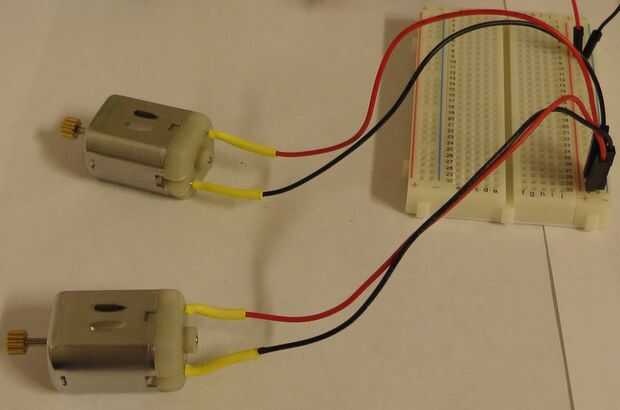

El motor de la C.C. extrae las baterías mientras que el resto se alimenta a través de Arduino.

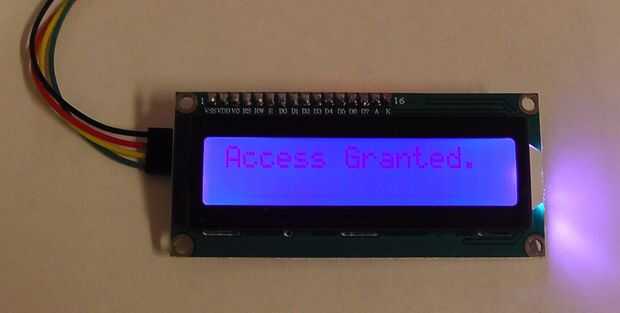

Cuando la etiqueta de RFID es leída por el módulo, el bosquejo recorre unos pocos Estados. Si la etiqueta se reconoce, la pantalla LCD muestra "Acceso concedido" después de mostrar inicialmente "Por favor scan ID." y el motor de la C.C. está permitido ejecutar (para un tiempo de 5 segundos). El video le explicará la mecánica más en profundidad con una guía visual.
