Paso 3: Evaluar la caída de tensión
Cada LED "Pixel" y posterior conexión con el siguiente LED causará cierta cantidad de caída de tensión. Así que al final de su cadena de LED 50 los + 5V que se está poniendo hacia fuera por la fuente de alimentación habrá caído por algún notable cantidad, por ejemplo una caída a 4.7V. Esto significa que la hebra posterior ser enchufada se iniciará con un 4.7V VCC y colóquelo hacia abajo incluso más lejos para el filamento de la siguiente.
El resultado es que cada LED posterior será un poco más dévil que la anterior se.
(Nota: caída de tensión es una cuestión diferente que tener una fuente de alimentación poner suficientes amperios)
Esto eventualmente tocará fondo en el + 3.3V de la gama, en que punto el IC chip recibirá el protocolo de WS2811 no funciona correctamente ya.
Su situación particular dependerá de la cantidad de LEDs que está manejando. Estos trabajos de RGB LED por tener tres LEDs, verde, rojo, azul, en cada "Pixel". Desde blanco es una combinación de completo verde + rojo + azul que significa que un filamento de color enteramente rojo caerá menos voltaje que una hebra de color completamente blanca.
¿Cuando ejecuta el programa de prueba se cuenta a una atenuación visible hacia el final de la cadena? Si lo observas, ¿crees que es aceptable? Si no necesita conectar el + 5V de la fuente de alimentación a puntos adicionales en la cadena.

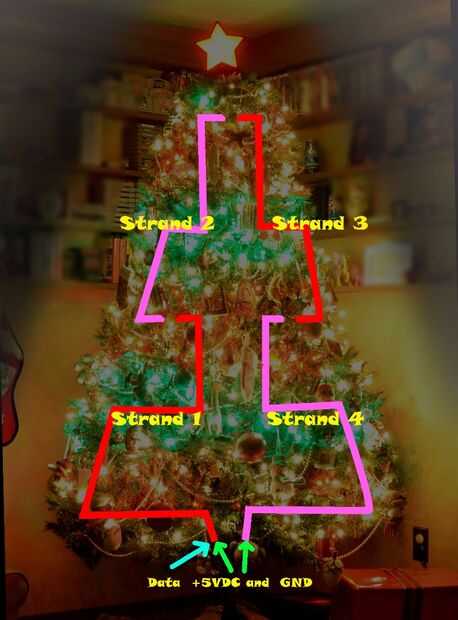

En mi situación me di cuenta de una atenuación inaceptable al final de un conteo de 200 (filamento de LED de 4 x 50) ejecutar. Lo que hice fue ejecutar alimentación en ambos extremos de la cuenta 200, por lo que 100 LED la más tenue en el filamento (en vez de 200). La atenuación era aún notable en el número 100 LED blanco fue ensayada, pero fue aceptable y permitió un sencillo patrón loop colgar las luces en el árbol. La imagen adjunta muestra que los dos extremos en la parte inferior del árbol, resultando en la parte superior más LEDs de 2 y 3 por la estrella superior, siendo la más tenue podría conectar la fuente de alimentación de 5V. La alternativa hubiera sido hacer otro 5V y GND el árbol y conecte en el cruce de la línea 2 y 3.
