Arduino con NRF24L01 Rf módulo (2 / 6 paso)

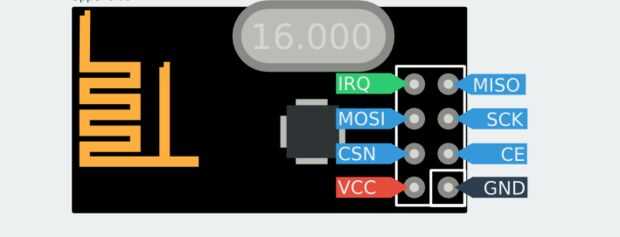

Paso 2: Conexiones de pines del módulo:

El módulo se comunica usando el protocolo SPI. Por lo tanto, se debe hacer mirando los pines del SPI arduino pin conector modelo. Vamos a mostrar las conexiones de pasador con Arduino UNO como ejemplo.

nRF24L01 Arduino Uno
VCC3.3 V

GNDGND

CS 7

CE 8

MOSI11

MISO12

SCK13

Uno de lo otros receptor del módulo de comunicación inalámbrica cuando se necesita configurar el transmisor.
Un módulo según estado del proyecto también puede utilizarse si se desea el transmisor y el receptor. En caso el módulo receptor o transmisor que no cambie la conexión del cable. Estas conexiones son las mismas para todas las situaciones.
