ARDUINO con alimentación SOLAR estación meteorológica (4 / 13 paso)

Paso 4: Ni Mh cargador:

Para alimentar un arduino necesitamos 5v. Hay dos opciones

1. use un paquete de baterías 4 AA:

Total de tensión = 1.2V x 4 = 4.8V (nominal) pero cuando se cargar completamente, la tensión es más de 5V.
Esto no es eficiente.

2. utilizar 2 baterías del AA:

Total de tensión = 1.2Vx2 = 2,4 V

En este caso tenemos que elevar el nivel de voltaje a 5V usando un circuito amplificador de voltaje.

Te recomiendo usar este paquete. Es confiable y eficiente.
Circuito de carga:

Estándar tamaño níquel metal hidruro (NiMH) células necesitan circuito de carga simple.

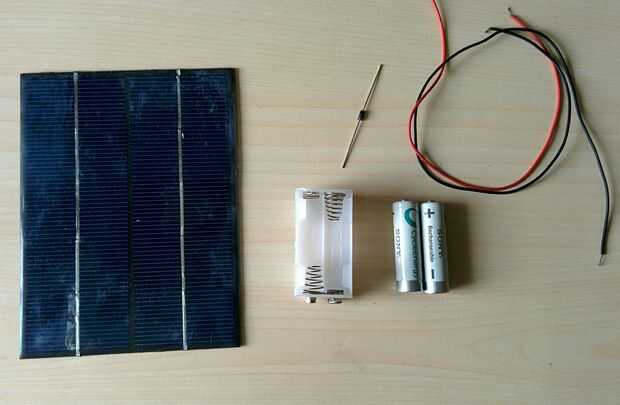

Sólo necesitas un panel solar, diodo, las pilas y una caja de la batería y los cables.

4 baterías AA

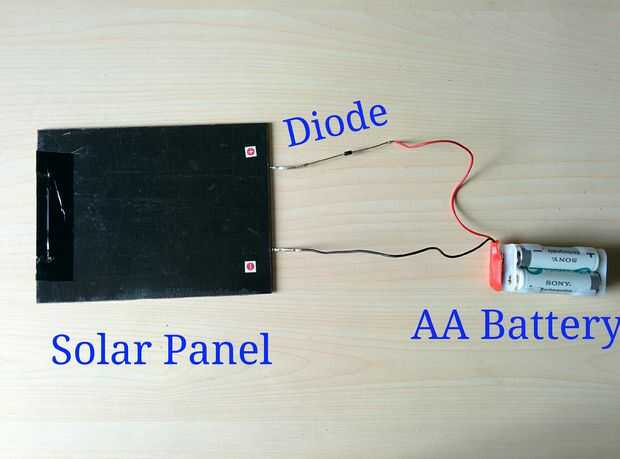

Soldar el terminal positivo del panel solar al terminal positivo del diodo.

Soldar el polo negativo del diodo al terminal positivo de la batería.

soldar el polo negativo del panel solar al terminal negativo de la batería.

Ver la imagen de arriba para soldar.

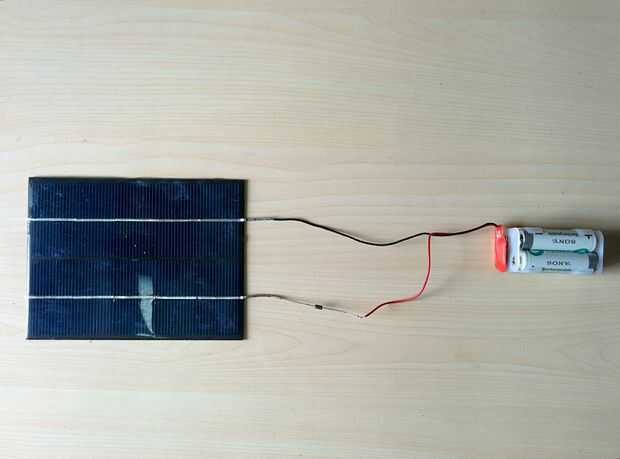

2 baterías AA

Como la batería paquete de voltaje no es suficiente en este caso, que tenemos que usar un circuito del aumentador de presión para hacer de 5V de arduino.
