Arduino: Cómo conectar sensores y elementos comunes (3 / 4 paso)

Paso 3: Servos y otros utilizan salidas

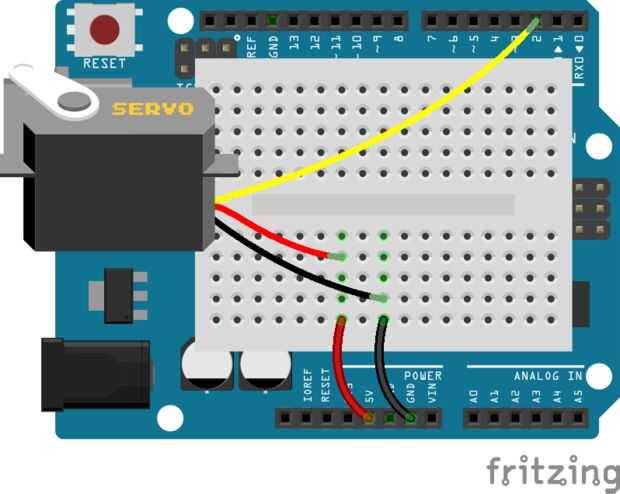

  1. Servo - conectar a 5v, tierra y un pin digital

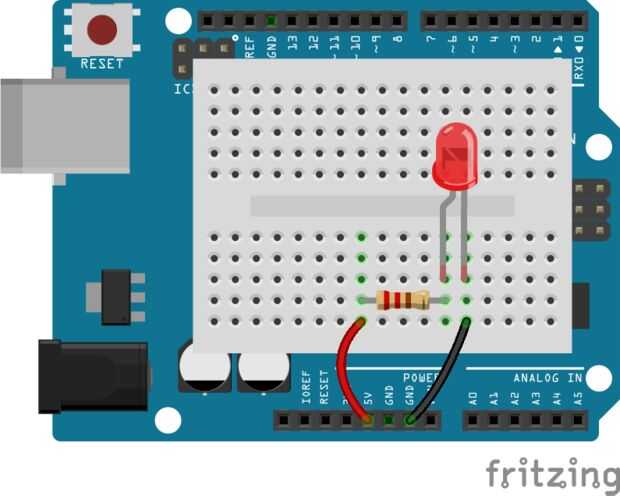

  2. LED - conectar a 5v a través de un resistor de 220Ω (rojo-marrón) y tierra

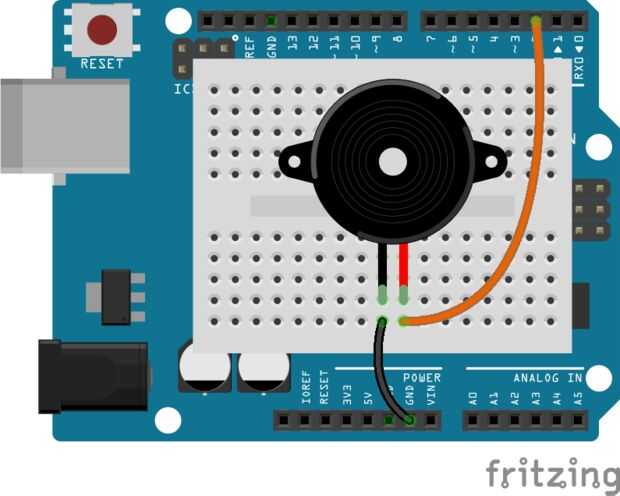

  3. Piezoeléctrico (como salida) - conectar a tierra y un pin digital

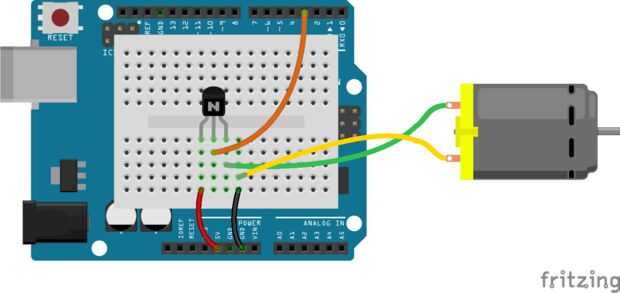

  4. Motor de la C.C. - conectar un transistor NPN con 5v, tierra, y el pin central va a un pin digital. El motor de la C.C. va a tierra y el pasador a la derecha del transistor.

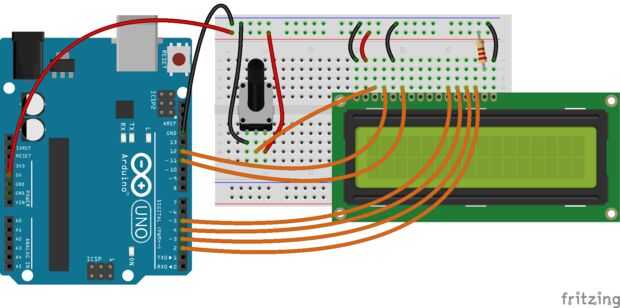

  5. LCD 16 x 2 pantalla de visualización - éste es algo larga de explicar, así que basta con mirar la imagen.

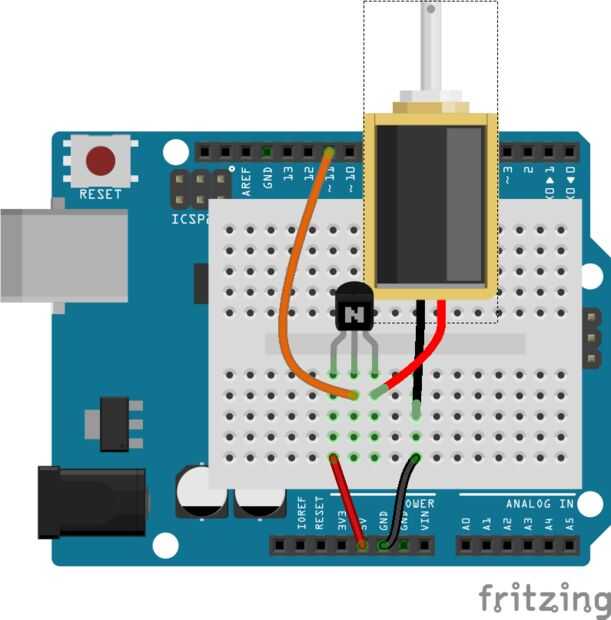

  6. Solenoide - conectar un transistor NPN con 5v, tierra, y el pin central va a un pin digital. El motor de la C.C. va a tierra y el pasador a la derecha del transistor.
  7. Motor paso a paso - con un escudo del Motor Arduino REV3, pernos 1,3,4 y 6 del paso a paso ir a pernos de A +, A-, B + y B-del escudo respectivamente.
