Arduino clasificación Hat (5 / 7 paso)

Paso 5: Configuración y codificación Ardiuno

Vamos a utilizar la Arduino encender los LEDs RGB y apagado según los colores de la casa.

Usted puede aprender cómo usar y RGB LED aquí:

Tenemos que usar transistores como interruptores para los LEDs, así no arruinamos nuestra placa de Arduino. Ya que contamos con cátodo común LEDs (cada LED interior está conectada a tierra) tiene que realizar parte alta uso PNP transistores de conmutación. Por desgracia, ya que estamos alimentando los transistores con 9V de la batería y controlar con 5V de Arduino solo no podemos usar los transistores PNP solos como normal alta presión de conmutación. Puesto que la tensión es mayor que la tensión de control, el transistor PNP es siempre "on". Para solucionar esto tenemos que usar transistores NPN así. Vamos a utilizar la Arduino a los transistores de control el NPN que controla a su vez los LEDS y los PNPs. Esta combinación de transistor se llama un par de Sziklai.

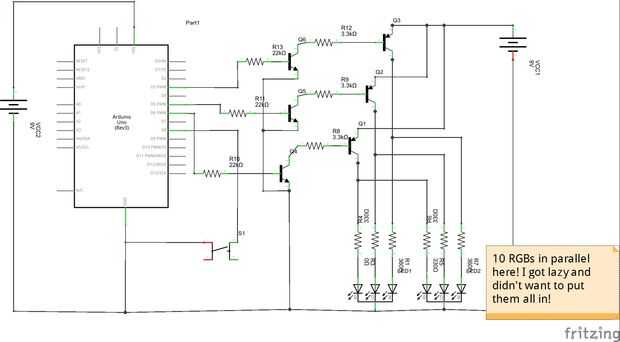

Siga el esquema y utilice el código a continuación *. Una vez terminado, cinta de LEDs para soporte de ala del sombrero.

* hay un montón de instructables que cubren los transistores y sus resistencias que lo acompaña mejores que pude. También, los transistores que usé son realmente que funcionó en su máxima corriente nominal, ya que eran los únicos que había en.
