Arduino calefacción fan controler + detector de CO

Aquí está mi configuración;

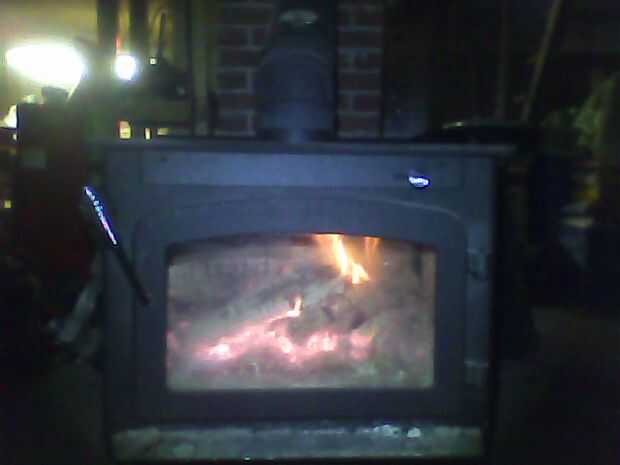

estufa de leña con un ventilador en la parte trasera y un ventilador de casa en el techo que tira aire caliente en el 2do piso. necesitaba automatizar los ventiladores encendido/apagado, sin necesidad de ejecutarlas cuando hay sólo aire frío (en invierno). Además, quería tener un detector de CO, el protector del sensor es de aproximadamente 3$ ¿por qué no? teniendo en cuenta el hecho de que un detector completo es 30-50$ venta por menor aquí.

Material:

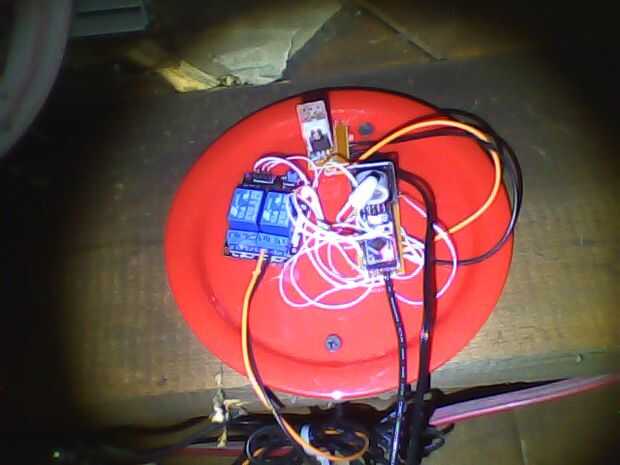

  • Arduino pro mini (necesitarás un usb a serial si no tienes uno) = 3$
  • Junta de detector CO MQ-7 = 3$ (activación de alarma puede ser que necesite ajuste)
  • placa de relé = 3$
  • ¿fuente de alimentación 5 voltios = 2$? (yo usé una de 12 voltios con un 317regulator)
  • sensor de temperatura DS18B20 = 2$

costo total: $ 10-15

Nota rápida:

Arduino: no tengo ningún conector hembra para el arduino, así que soldar directamente sobre los pasadores, si usted tiene cualquier alambre apropiado simplemente conéctelos su lugar. manera más agradable.

Sensor de temperatura: me hice un soporte, mantenga el sensor exactamente donde queremos y a la vez añade un poco de masa para regular la temperatura. ayuda conteract la gran fluctuación.

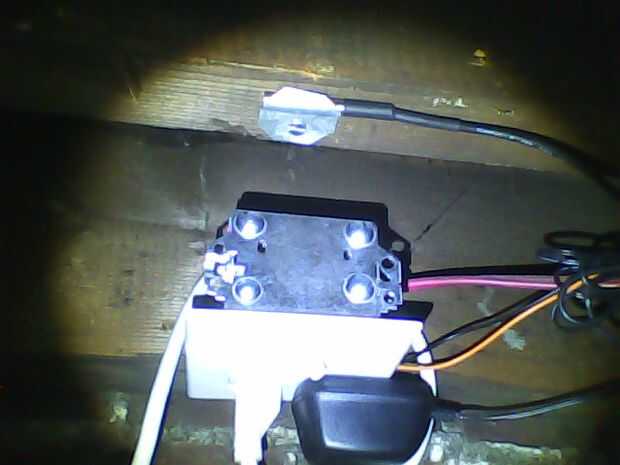

Cableado de la casa: es un enchufe doble con conexión de enlaces entre los dos, sólo quité el cara caliente (manteniendo el neutro conectado a ambos) y conectado mi relé a la ahora independiente. el poder del otro lado del relé viene de la siempre caliente, el interruptor. Si no sabes lo que tu hacer pare derecho aquí, esto no es para ti. La muerte es inminente!
