Arduino: Cableado y programación del Sensor RFID (4 / 6 paso)

Paso 4: Lectura de etiquetas RFID

1. con tu Arduino programado con el "Addicore_RFID_Example" bosquejo y con él todavía conectado a su computadora abra al monitor de serie haciendo clic en el icono Serial Monitor o presionando CTRL + MAYÚS + M.

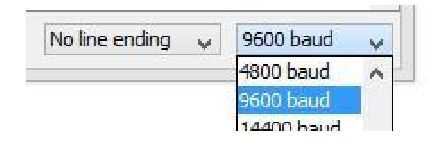

2. Si no está ya seleccionada ajustar la velocidad de transmisión serial a 9600 baudios haciendo clic en el desplegable de selección en la esquina inferior derecha de la ventana Monitor Serial como se muestra arriba y seleccionar 9600 baudios

3. ahora toma una de las tarjetas RFID o dijes que vinieron en su AddiKit de RFID y manténgalo cerca el gráfico blanco impreso en el módulo de RFID-RC522

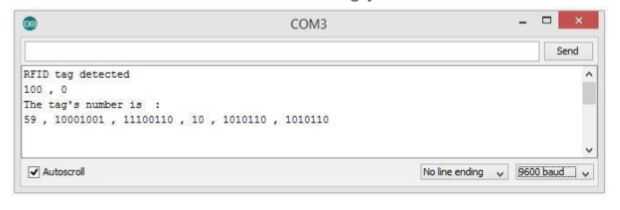

4. una vez que el módulo ha leído la etiqueta de RFID el Serial Monitor debe mostrar algo similar a la segunda imagen de arriba

5. tenga en cuenta el número de serie. Se encuentra en la última línea de datos, siendo el primer número (no el 100001, 1010101) debería verse como una serie regular como "59" o "68'

6. ahora cierre al monitor serial e introducir ese número en el código del esbozo AddicoreRFID donde dice

Realmente debe comprobar todos los pares, pero por ahora solo usaremos el primer

Si (str [0] == 156)

* Reemplazar que "156" con el número tenes del monitor serial cuando analizan tu tarjeta RFID o fob

Además de puede cambiar el mensaje de "Hola Craig!" a cualquier mensaje que desee. Elegí a "Hola Caitlin"

7. Finalmente, cargar los cambios en su Arduino presionando la derecha apuntando la flecha en la ventana del Arduino Software
