Arduino automático sistema de riego (3 / 5 paso)

Paso 3: El circuito

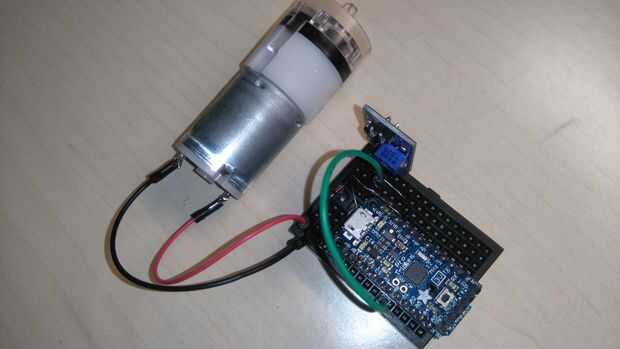

Las conexiones son bastante fáciles, mira la imagen de arriba con el circuito de protoboard esquema.

Notas útiles:

Módulo de Higrómetro de suelo:

  • VCC - 5V
  • GND - GND
  • AO - A0
  • HACER - no conectado

Tr NPN 2222A:

  • pin 1 - tierra
  • pin 2 - 9
  • pin 3 - pin negativo del Motor (-)

Diodo:

  • Pin de ánodo - pin negativo del Motor (-)
  • Perno de cátodo - Motor pin positivo (+)
