Paso 4: Placa de relé
El adaptador de corriente encontré entrega 10v 05.A y eso es un montón. Como un bono también alimenta el arduino.
Usé un cable ethernet para conectar la placa de relé a las válvulas.
Debido a demanda popular aquí es un poco más en "tableros de relés":
Un relé es un interruptor mecánico que puede dejar a través de una tensión que no es compatible con el voltaje de su microcontrolador típico. En mi caso necesitaba mi arduino para abrir y cerrar un interruptor en mi circuito de CA de 24V (el uno que controla las válvulas).
"Lo controla" de un relé es accionado por un transistor conectado a los pines del microcontrolador. Conecté mis pines de arduino (tierra + 3 pernos) al conector de entrada de la Junta que a su vez me conecta con dicho transistores.
Resultó que los pines de Arduino no eran lo suficientemente potentes como para conducir las bobinas de relé así también conecté una energía externa de suministrar a la Junta. Los pines de arduino controlan las bases de los transistores y la electricidad que llega a través de los transistores y las bobinas viene de la fuente de alimentación externa opcional (si no viene de los pines de arduino ellos mismos).
Esta es una configuración muy estándar y tableros de relés (también conocido como módulos de relé), si proponen uno, dos o más relés, siempre ofrecerá lo siguiente:
-control de pernos (tierra + 1 pin por relé) para conectar a tu arduino.
-pines de fuente de alimentación externa (tierra + Vcc) para ser utilizado si es necesario.
-3 conectores por relé: utilizas el medio (común) y los otros dos si quieres el circuito de control que normalmente abierto (NO) o normalmente cerraron (NC) cuando el relé no se energiza.

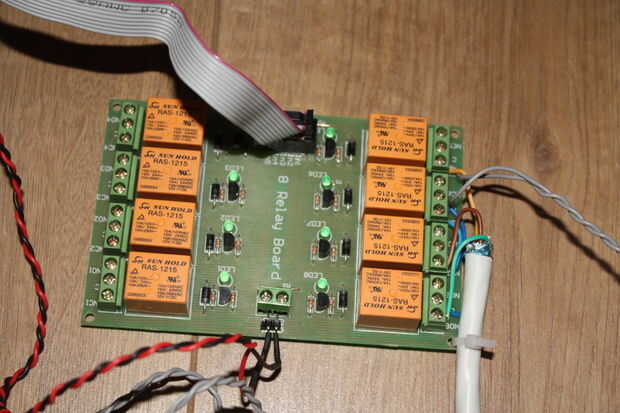

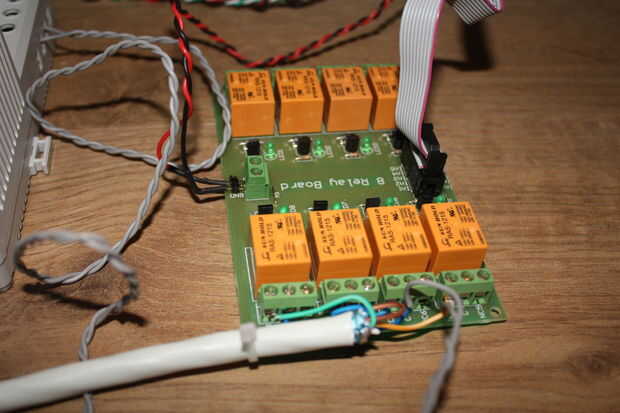

Origen de la placa de 8 relé en ebay (buscar 'arduino módulo relé' ordenar por precio, obtenga el más barato que se adapte a sus necesidades, es decir, que puede dejar a través de suficientes voltios y amperios - generalmente tienen diferentes V y una combinaciones para CA y CC-).
