Paso 1: Construye tu circuito y hardware!

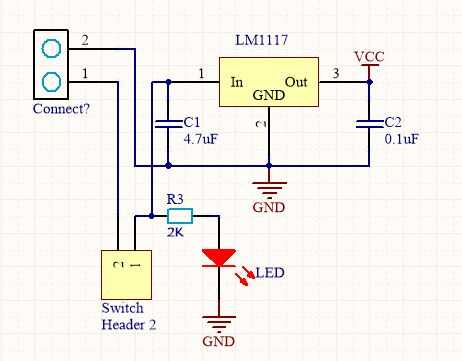

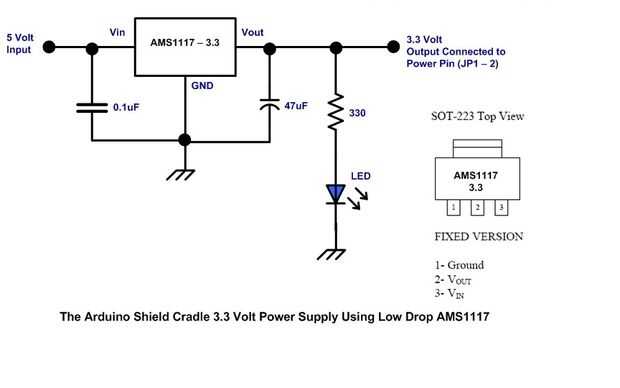

Usar Altium Designer para el diseño de este circuito, cada parte es sencilla, un AMS1117 5.0V regulador de voltaje recibe 5V de una batería de 9V, me gusta usar este tipo de batería de 9V recargable en mis proyectos. También, añadir un LED rojo en este circuito, al encender el interruptor lo le dará un signo. Se puede ver la típica aplicación de AMS1117 en foto 2, también puede usar LM7805 para sustituir AMS1117 en proyecto, ya que AMS1117 sólo da esta un SOT-223 la huella, que no es conveniente que si se construye el circuito en protoboard (no lo se usar para hacer pan: P) revisa este enlace: http://en.wikipedia.org/wiki/Breadboard

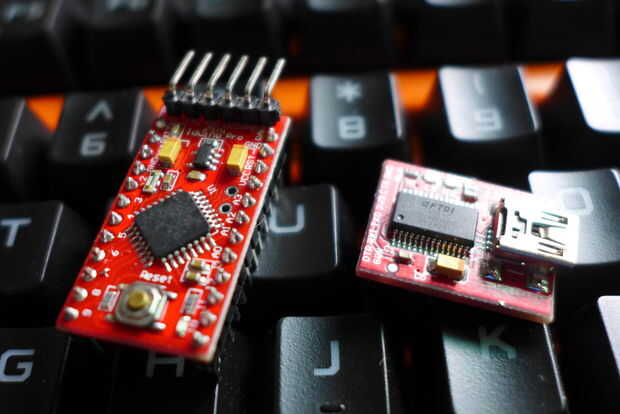

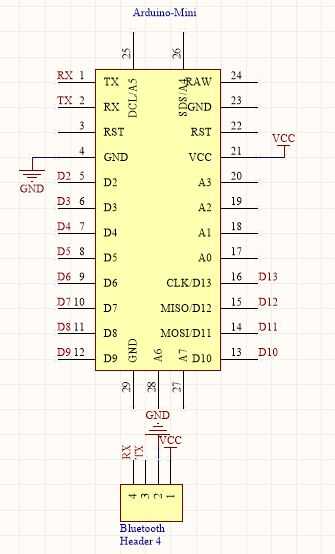

El cerebro de este circuito es un Arduino Mini, como se puede ver que el Tx y Rx en Arduino conectan al Rx y Tx el módulo Bluetooth HC-06, ya que Arduino recibir la señal transmite el módulo Bluetooth. Principalmente utilizo el puerto D2 para controlar un relé, por lo que simplemente dibujar otros puertos y conectar en algunos encabezados de pin, puede utilizar el resto de los puertos para controlar otros dispositivos eléctricos en su habitación, como un abanico o algo, o los altavoces de la PC, mi papá compró una vez estos dos pésimos los altavoces del ordenador que no incluso un interruptor en ellas. Cuadro 4 es como un Arduino Mini y un programador de FTDI FT232RL se parecen. Puedes usar Silicon Labs CP2102 o prolífico tecnologías PL2032HX o programar tu Arduino Mini, pero chip FT232RL dará una señal de reajuste automático, resulta mucho más fácil que no necesita esperar la oportunidad empujar el botón de Reset como un huevo nervioso. Sobre estas tres clases de programador aquí es un muy buen video en YouTube (se puede saltarla o ver sólo le interesa):

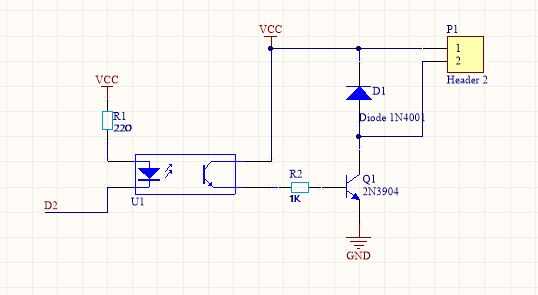

Como para la parte del relé, yo uso un opto-aislador para aislar el microcontrolador y el relé, que puede ver en el cuadro 5 aquí. Encabezado P1 se utiliza para conectar al relé, cuando D2 está dispuesto a ser baja, el indicador luminoso de este opto-aislador se encenderá, los flujos actuales a través del transistor en este opto-aislador para abrir otro transistor Q1, que controla el encendido/apagado Estado de esto realmente. Utilizar este tipo de realmente que puede controlarse mediante una señal de 5V. Usted puede construir su propio circuito como hice yo o comprar este tipo de módulo de relés con el opto-aislador en eBay o en SparkFun, aquí va uno en eBay, bastante económico: http://www.ebay.com/itm/5V-Two-2-Channel-Relay-Mo...

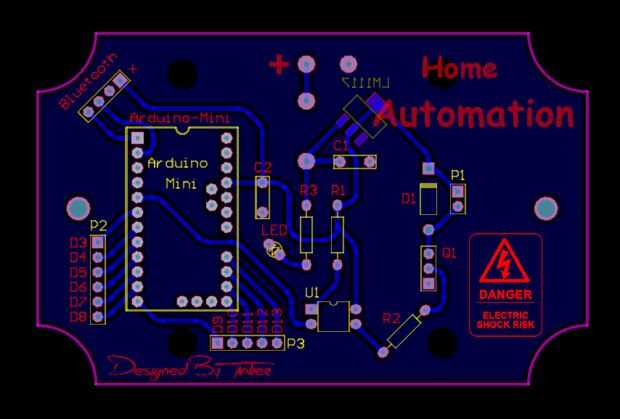

Cuadro 6 es cómo mi PCB (Printed Circuit Board), en cuanto a cómo hacer tu PCB en casa, te recomiendo este video en el canal YouTube de la revista hacer. Usted puede utilizar una plancha de ropa doméstica para transferir el diseño del circuito que impreso en el papel OHP, u otro papel de slippy, en lugar de utilizar la luz UV fancy o algunas otras cosas aquí. También, puede usar una sartén para soldar los chips SMD y otras cosas, funciona te lo juro.

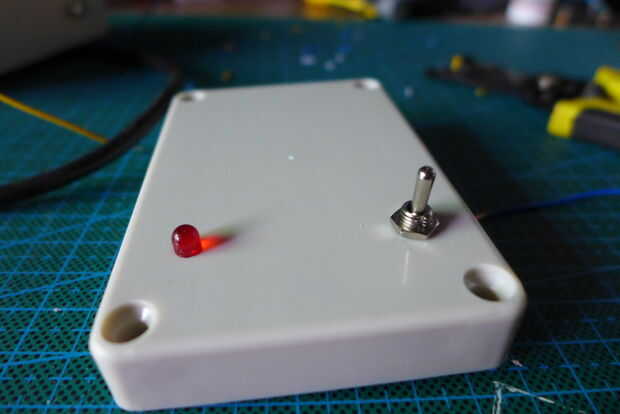

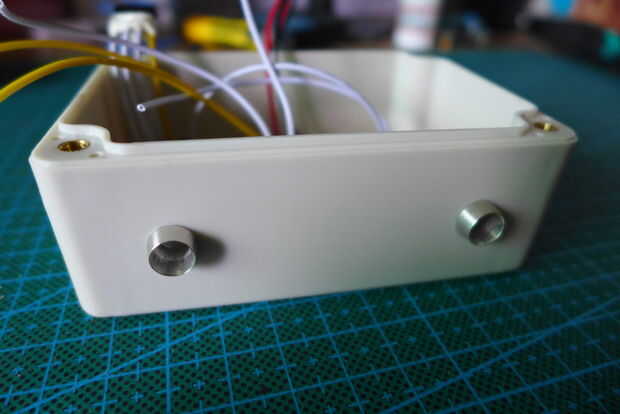

Como me parece poco bastante mirada caja plástica que puse todas mis cosas, yo también Perfore agujeros en la parte superior para insertar el interruptor y este LED rojo, se puede utilizar cualquier tipo de ejercicios para bajar este trabajo, sólo asegúrese de que ve bien :)

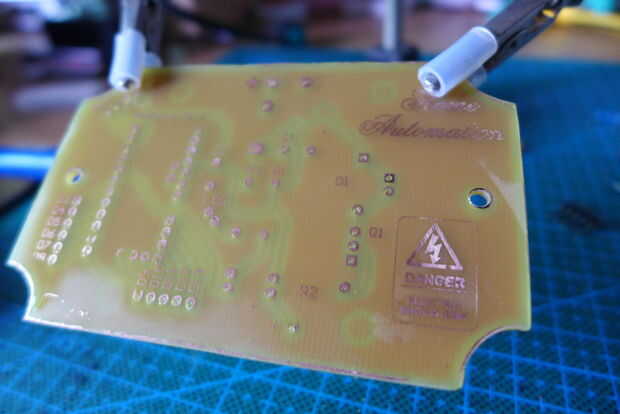

Puede descargar los archivos PDF al lado de las fotos de abajo, simplemente usa un láser de impresión a impresión en papel OHP luego transfieren en cobre revestido de Laminate(CCL), plancha de ropa doméstica de uso mamá para hacerlo. Cuando hacer PCB con dos capas, después de que transferencia una capa Utilice estos hoyitos a bordo para fijar la otra capa y luego transferirlo o digamos que su posición correcta. Puede encontrar el valor de los componentes en los esquemas anteriores, tenga en cuenta que U2 es un opto-aislador, un pad con "+" a su izquierda es positivo de la batería de 9V de entrada, otro a su derecha es la entrada negativa de la batería. Por debajo de la almohadilla de entrada positivo hay dos almohadillas para agregar un interruptor para poner en marcha este circuito.
Si usted no quiere hacer un PCB puede construir su circuito en protoboard según el esquema anterior, que está muy bien, demasiado, a veces también se puede hacer el circuito una obra de arte con protoboard :)
