Paso 5: Probando.
Una vez que has terminado con el código deben ser capaces de trabajar, asegúrese de colocar el infrarrojo LED del pin digital 3 a tierra, el pin 3 es un PWM pin, otros pins no funcionarán.

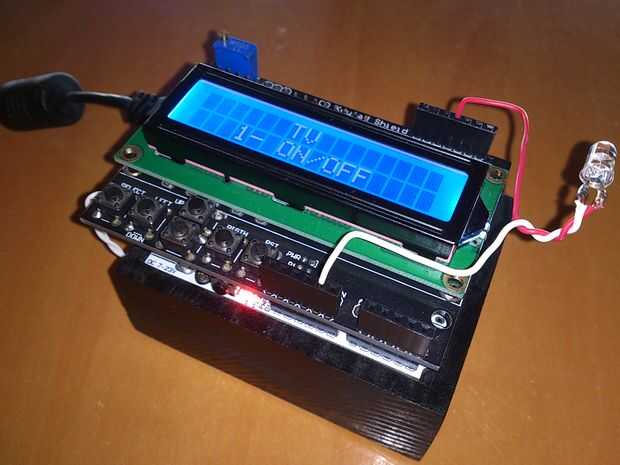

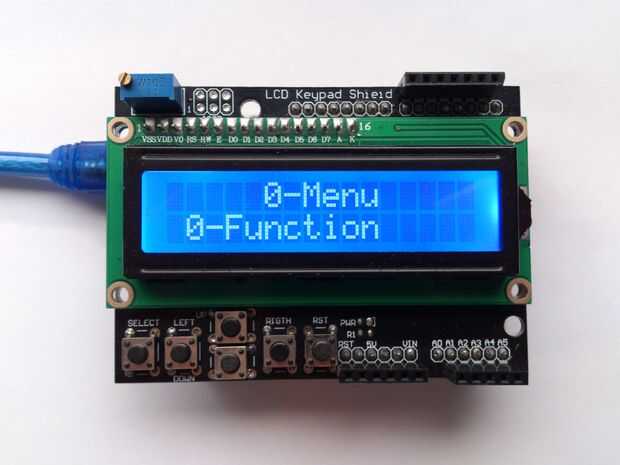

Botones izquierdos y derecho de control de los menús, arriba y abajo de los submenús, seleccionados envía el código al correspondiente submenú dentro del menú de control.

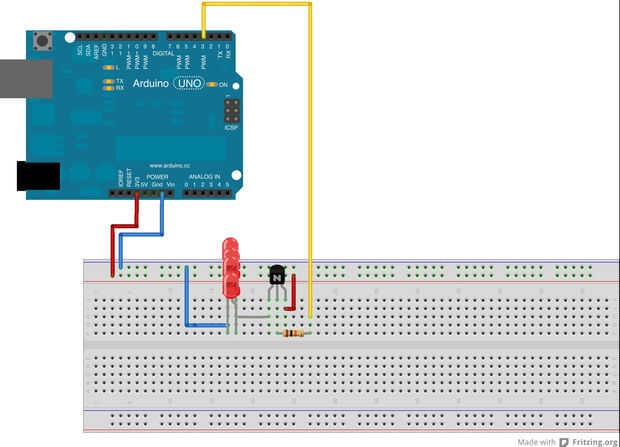

Si quieres tener mucho más poder y rango puede utilizar varios LEDs y usar un transistor como se muestra en la imagen. Digo esto porque la energía suministrada por un pin digital está limitada a 40 mA, suficiente para encendido uno o dos LED pero no lo suficiente para una matriz de 5 lit LED de por ejemplo.
El valor de resistencia para la base (medio pines del transistor) debe ser alrededor de 1-2k.
Debido la alta frecuencia conmutación un resistor no necesite ya que el LED va a controlar el poder. (He probado yo mismo con un LED de infrarrojos estándar y una fuente de 5V del pin digital 3 sin problemas)

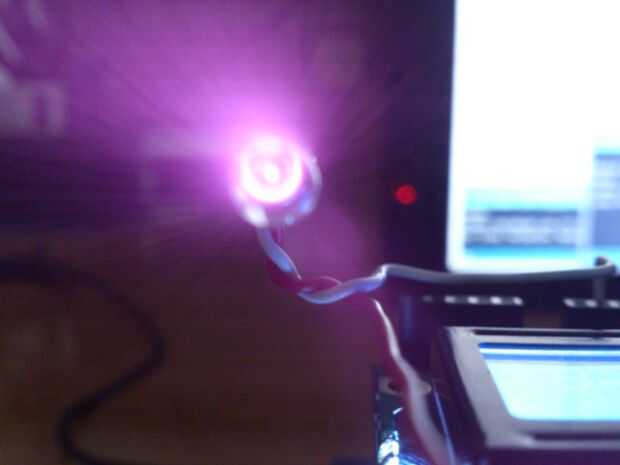

Punta: Si quieres comprobar si funciona usando una cámara digital para ver la luz IR.
Si usted tiene alguna pregunta o comentario estaré encantado de escucharlas.
Gracias por ver y no olvides votar :)
