Arduino a RPi: tres formas de convertir voltios 5 a 3,3 voltios (1 / 6 paso)

Paso 1: Construir el circuito

Para construir el circuito que Ud. va a necesitar:

Arduino

RaspberryPi

Cables de puente

Protoboard

LED - RGB ánodo común https://www.sparkfun.com/products/10821

4 resistencias de 270-560 ohmios (para LEDs y Optoisolator)

2 resistencias de 10K (Pulldowns)

3 resistencias de 1K (para el divisor de tensión)

Optoisolator https://www.sparkfun.com/products/314

Desplazador de nivel bidireccionalhttps://www.sparkfun.com/products/314 o https://www.sparkfun.com/products/314

Hombre de cabeceras (para cambio de nivel) https://www.sparkfun.com/products/116

Para mi construir usé la palanca de cambios de nivel de Sparkfun y mi diagrama muestra la parte de Adafruit. La razón de esto es que no tengo la parte de Fritzing para el cambiador de nivel de Sparkfun. Las dos partes son eléctricamente idénticas, pero las conexiones son diferentes. Asegúrate de que comprobar las conexiones de la parte que utilizas.

Sparkfun vende también un surtido de buena resistencia que incluye todas las resistencias que se necesita para este proyecto y muchos más, mira aquí: https://www.sparkfun.com/products/10969

Sparkfun tiene un buen tutorial para su desplazador de nivel aquí: https://learn.sparkfun.com/tutorials/bi-direction...

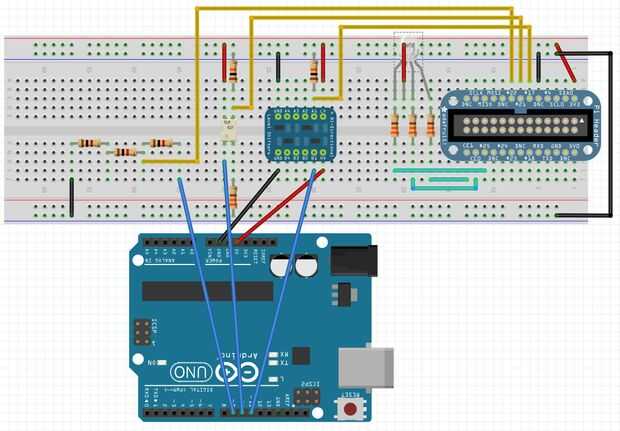

Siga el diagrama para construir el circuito.
