Arcade Stick encadenar cableado (2 / 3 paso)

Paso 2: Formación de la cadena

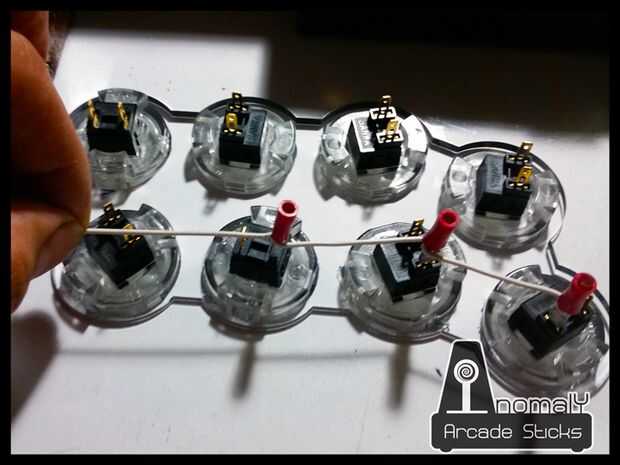

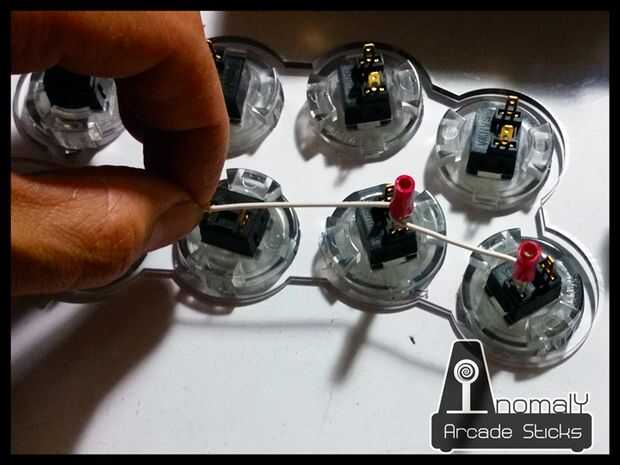

  1. Coloque la cadena dentada en el botón que desea iniciar en (con el cable aún conectado a la bobina).
  2. Tire del cable para que sea un poco más de 1 cm (3/8 pulgadas) pasado el post del botón siguiente, luego córtelo.
  3. Tira de 1 cm del alambre que acaba de corta, y 1 cm de alambre conectado a la bobina.
  4. Tuerza el alambre expuesto, luego de la encrespadura ellos mismo como en el paso 1.
  5. Repetir este proceso para el resto de la cadena.
  6. Después de que el último botón deja una cantidad excesiva de cable para que pueda alcanzar el tablero del PWB, o terminal de tierra y cortar a su tamaño.
