Paso 5: Conexiones de caja principal
Para mi caja principal o "pequeña" quería tener 2 conexiones externas, el poder y HDMI, todo lo demás sería contenida dentro de la caja. He utilizado este cuadro viejo que encontré en mi armario que necesita algo lo suficientemente grande para colocar los componentes y tiene espacio para las conexiones, especialmente el HDMI los que necesitan una buena cantidad de espacio libre.

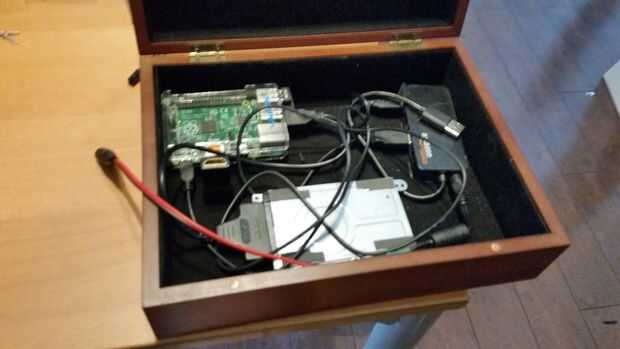

En el cuadro es la frambuesa pi con sus dongles wifi/BT. 4 puertos powered hub y el disco duro. Todas las conexiones fueron bastante hacia adelante como se ve en la foto.
La primera excepción fue el cable HDMI que he utilizado un montaje en HDMI macho a conector hembra. Montara el lado femenino en la parte superior de la caja así que sería fácil de conectar a un televisor, así como la pantalla LCD cuando la caja pequeña va en la caja grande.
El siguiente fue el poder. Esto fue un poco más complicado, después de algún ensayo y error lo que hice fue utiliza un conector hembra DC - de allí dividirlo para que alimentó dos UBECs separados que básicamente la tensión de 12V a 5V. Saliendo de un UBEC había conectado la energía a la frambuesa Pi mediante pines GPIO y la otra ubec conectado del lado masculino del adaptador de la energía necesario para el hub. He probado esto con un UBEC pero estaba recibiendo advertencias de under-voltage de la Pi.
Cuando este paso fue hecho podido conectar la caja a power y TV de las dos conexiones.
