Paso 4: Conectar el LED

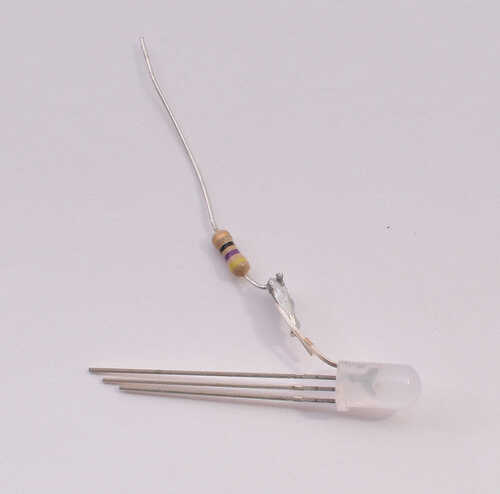

La soldadura de perno 4 (el ánodo) para el resistor de 47 ohmios, luego soldar a V33 en su módulo de E-Net;

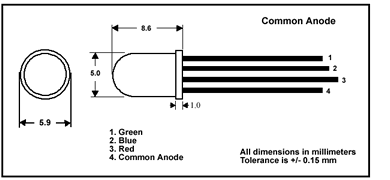

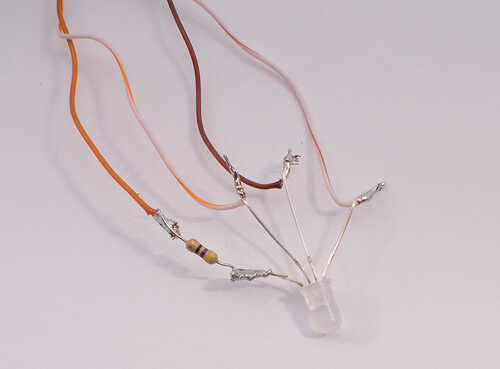

El cable conectado al pin 3 (el pin más largo), debe conectar al P25 en el módulo E-Net Pin 2 va a P27 en el módulo E-Net y el Pin 1 va a P23.

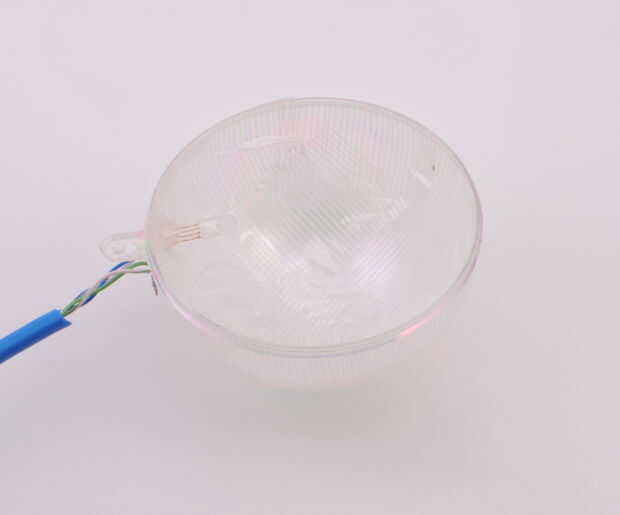

Inserte el LED parcialmente en el ornamento y chorros de pegamento caliente. Mantener el LED en su lugar hasta que el pegamento se haya enfriado. Asegúrese de que los conductores en el LED no tocan - solo doblarlas 90 grados apartes en el agujero;

Soltar el módulo de E-Net en la parte superior del propulsor plataforma USB, y listo empezar a cargar el software!
