Árbol de Navidad - Mini con LEDs y USB (2 / 4 paso)

Paso 2: Conecte las luces

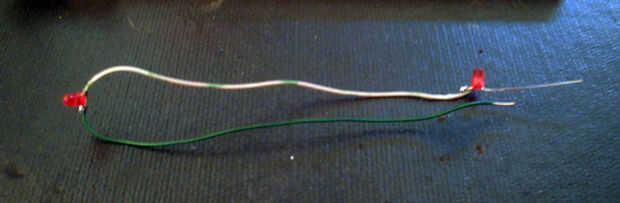

Cada rama del circuito tenía dos leds y una resistencia. He utilizado el menor cable verde y negro que pude encontrar.

Primero soldado el cable positivo (utilicé alambre verde para ocultar en las ramas) para el cable, luego un puente desde el lado negativo al positivo de la luz siguiente. Dejé el segunda negativa el conductor desnudo. Entonces soldar todos los leds de esta manera. He probado cada set en el protoboard para verificar que todo estaba correcto y sigue trabajando después de la soldadura.

Los LED son sensibles al calor. Cuando la soldadura, utilice un hierro caliente y rápida. De lo contrario deje y permita que se enfríe antes de intentar otra vez.

Cuando todo fue hecho, es hora de agregar un cable negro como suelo. Cada sistema tenía un 3-4" alambre negro añadido para indicar el lado de tierra. Todos estos fueron a una sola coleta. Los soldados juntos, pero también puede usar una tuerca de cable. La conexión estaba cubierta de cinta aislante negra por lo que no sería perceptible en el árbol.
