Paso 2: Alambre el relé y el Arduino
Utilizamos un Arduino Uno y un escudo de Adafruit CC3000 WiFi, pero este proyecto se trabajo con cualquier Arduino conectado a internet, ya sea el YUN u otro sabor de Arduino con un escudo de Ethernet.
En el caso del shield Adafruit, usted necesita tener cuidado de no utilizar cualquiera de los pines que utiliza para las funciones de la Junta dedicado. Utiliza los pines 9 y 10 en mi primer intento en este proyecto y no podía entender por qué el pin 10 parecía al azar ir alta. Eso sería porque no leyó el Manual fina que vino con el escudo de CC300:
No utilizar cualquiera de los valores asignables.
Digitales pins 7 y 6 son seguros.

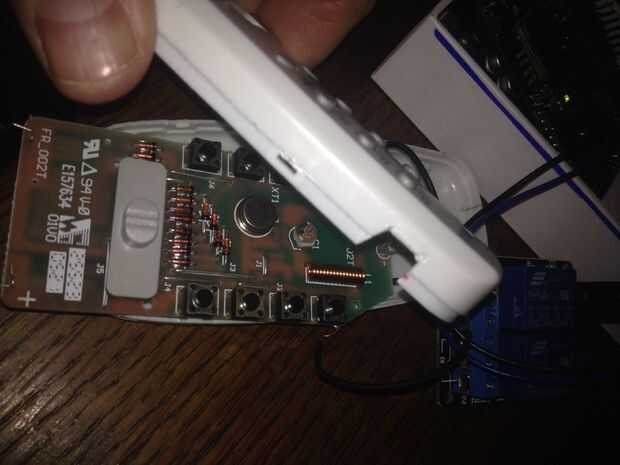

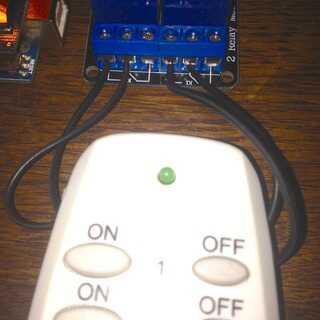

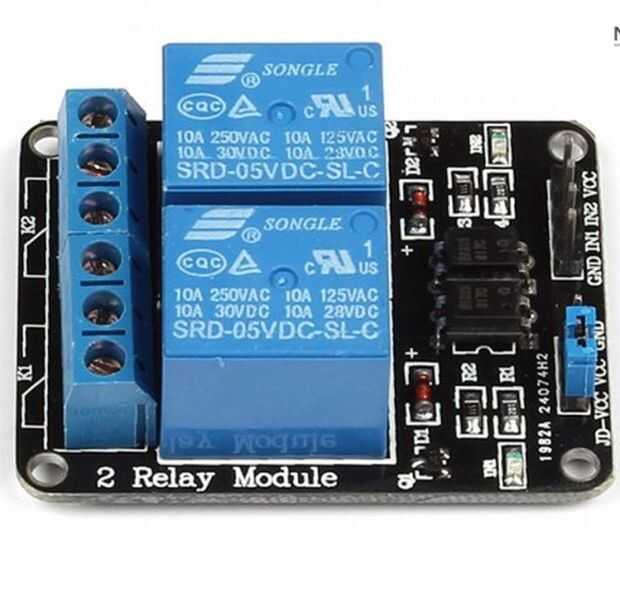

Alambre de los cables sueltos de su mando a distancia para el común y normalmente abierto (NO) conectores de los relés. Esto significa que en el estado de reposo, el circuito entre cada alambre es incompleto: no ves esa luz LED pasando cuando se conecta al relé. Si lo hace, probablemente esté conectado a los conectores normalmente cerrado (NC) y común. Mal camino, volver! En mi ejemplo, el botón de apagado está cableado en relé 1, el botón de encendido en el relé 2.

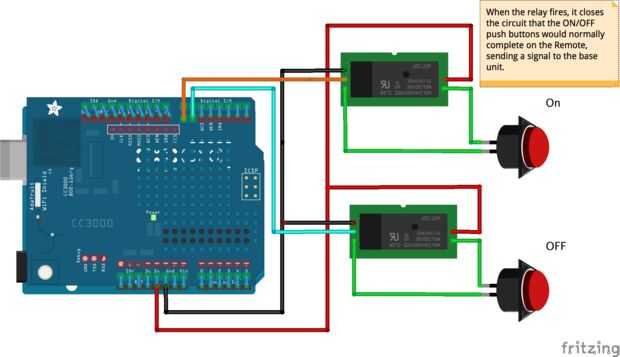

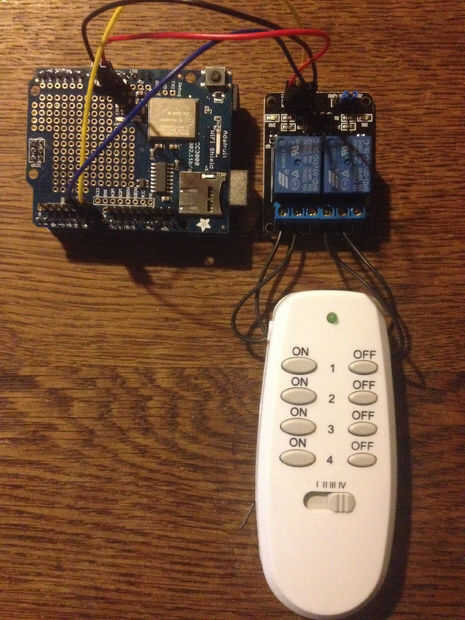

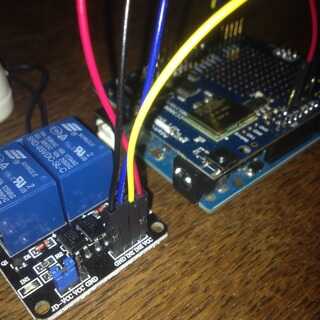

El sándwich de Arduino/Adafruit, desea ejecutar las siguientes conexiones al relé:
GND-GND
+ VCC 5v
Pin6-In1
Pin7 In2
