Árbol de Navidad LED (3 / 5 paso)

Paso 3: Conectar los LEDs en una plantilla

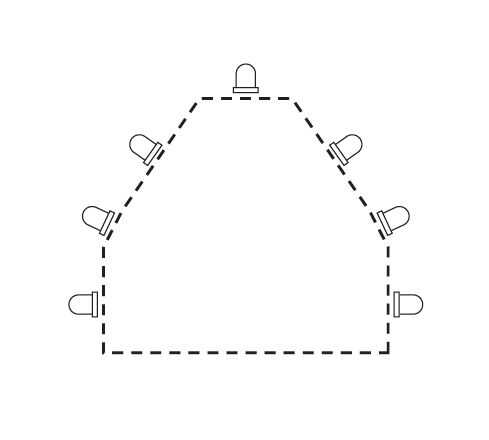

Para soldar los LED tan fáciles como sea posible, hice una plantilla de madera contrachapada. Este paso se adjunta un archivo PDF con la plantilla.

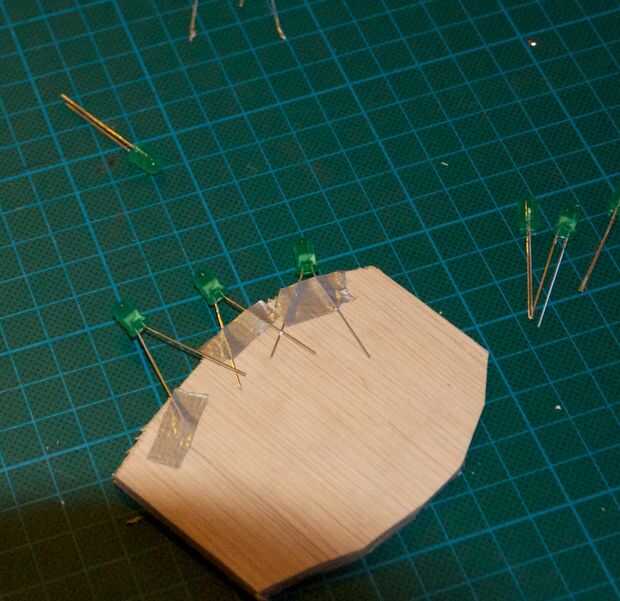

  • Iniciar con los tres LEDs verdes en el lado izquierdo del árbol.
  • Coloque los LEDs "head-to-tail" en la plantilla. Asegúrese de que el plus-los LED de cara la Copa del árbol.
  • Doble los cables de los LEDs en un ángulo para que conductores adyacentes cruzan.
  • Fijar los cables en la plantilla con barro pegajoso de la cinta o polímero.
  • La soldadura de los cables de la cruce (dos veces).

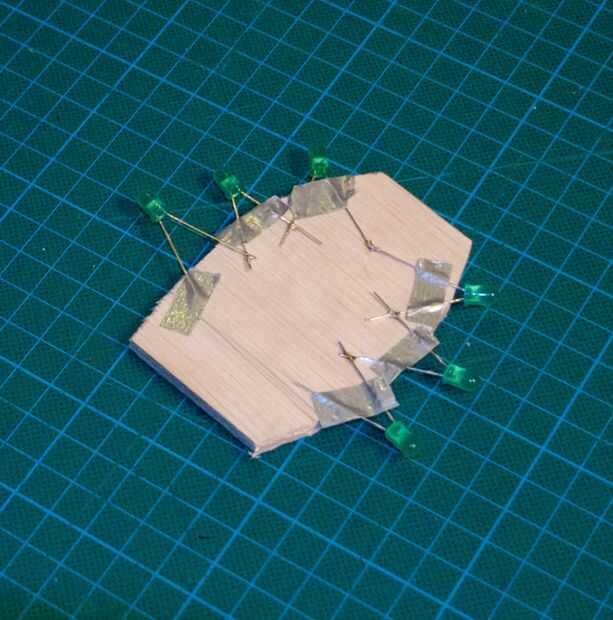

  • Lo mismo para los tres LEDs verdes a la derecha del árbol.

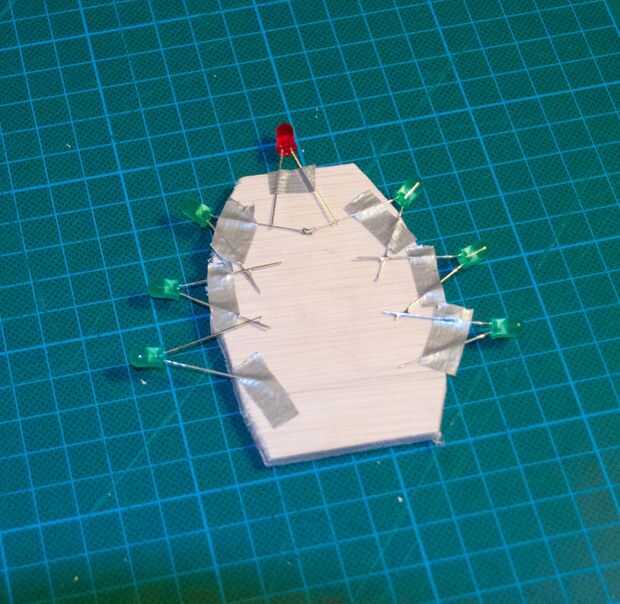

  • Ahora soldar el lado más del LED rojo en el lado positivo de la luz LED verde superior del lado derecho del árbol. Véase el cuadro 4.

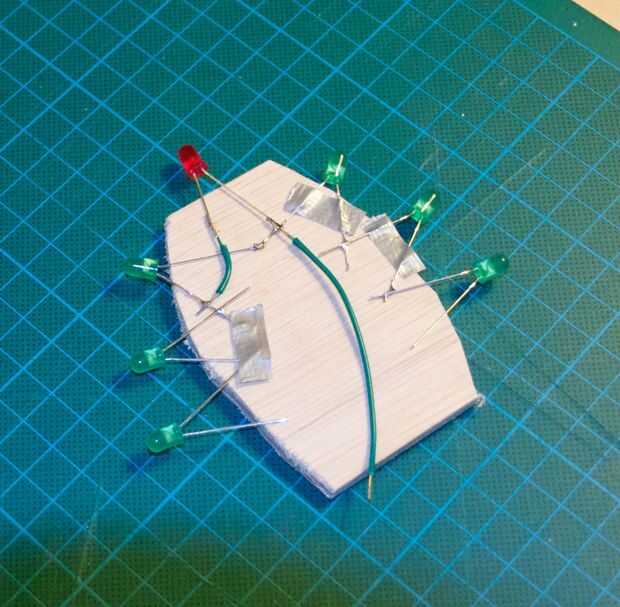

  • Conectar el lado negativo del LED rojo al lado negativo de la luz LED verde superior del lado izquierdo con un pedazo de alambre aislado. Véase el cuadro 6.
  • Conecte un trozo de cable (unos 10 cm) al lado del LED verde superior plus. Véase el cuadro 7.

Prueba:
Conecte los extremos de la estrella a los postes de la batería. Cuenta la polaridad del LED y la batería! Si los LEDs encienden: viva. Si no:

  • Muy probablemente, ha conectado al menos uno de los LEDs cara a cara en vez de cabeza a la cola.
  • Si usted alineados correctamente el LED y sigue sin funcionar (esto sucedió a mí...): uno de los LEDs podría ser roto. Compruebe cada led individual con un multímetro o una célula de la moneda de 3V o, si lo tienes, un 3V de alimentación.

Soldar un alambre de cobre sólido, robusto (sobre 4 cm/1,5 ") al lado negativo de la cadena de LED. Véase el cuadro 3 en este paso.
