Árbol de Navidad del LED (5 / 7 paso)

Paso 5: Para soldar los LEDs

Averiguar si el árbol debe tener (convencional) corriente que fluye en sentido horario o antihorario. Esto dependerá de la ubicación de tus contactos de suministro de energía, y que manera quieres que estar orientado a tener la cara del árbol hacia delante.
Ahora, invertir, debido a que se va trabajando hacia abajo (echaba de menos esto, así que mi árbol tiene el ladrillo hacia el camino equivocado)

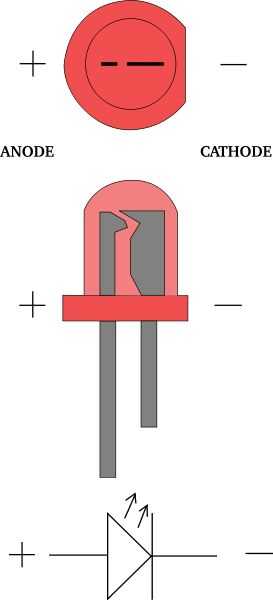

Poner cada LED en los agujeros de la plantilla, asegurándose de que estén orientadas para que el positivo del primer LED irá a la fuente de alimentación (posiblemente a través de un resistor de primera), y que el cable de negativo de cada LED va al positivo del LED siguiente.

Cuidadosamente doble los cables de adyacentes LEDs uno hacia el otro y recortar cualquier exceso de ~ 1cm de traslape existe. Alinearlos estrechamente, y luego soldar entre sí.

ADVERTENCIA:
LEDs son sensibles a la temperatura - conseguir demasiado caliente y se quemará.
Soldadura como lejos de los LED como se puede
Tratar de fundir la soldadura y ponerlo en la conexión, en lugar de calentar los cables hasta que la soldadura se funde a ellas.
Si no tienes éxito con una conexión en los primeros segundos de ~ 10 de soldadura, espere a que los LEDs se enfríe antes de volver a intentarlo. Si está soldando dos cables largos juntos, el riesgo es pequeño, pero si los LEDs son muy juntas (como los LEDs amarillo en mi diseño) entonces tienes que tener mucho más cuidado.
