Paso 12: El lado caliente es el lado corto

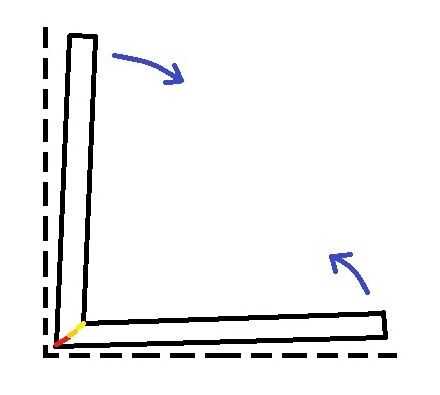

Ver el gráfico. Es una representación exagerada de la distorsión que ocurre al tratar de soldar dos piezas para hacer una esquina de 90 grados. Observe la línea de oro-rojo-amarillo en el empalme. La soldadura comienza con el rojo y se movió a lo largo de en el oro para terminar en la zona amarilla. (El rojo representa enfriamiento parcial de la soldadura. Amarillo representa la mayor parte de las últimas y más popular de la soldadura). Las flechas azules representan la dirección en que las piezas se está desviando lejos de las líneas de puntos, que representan la esquina cuadrada weldor previsto.
Hay varias cosas que puede hacer como medidas preventivas o correctivas.
Usted puede planificar el orden y la dirección en la que soldar las piezas juntas para minimizar el efecto de contracción. Puede tachuela suelde las partes de una articulación y comprobar la configuración antes de ir más lejos. Que la soldadura de tachuela restringirá la contracción.
Te puedes imaginar cuánto habrá contracción y abrir la ubicación de la instalación, suponiendo que son soldadura de la parte exterior de la esquina hacia la parte interna, para que las piezas se colocará correctamente cuando la soldadura se enfríe; pero esto es casi como predicción números ganadores de la lotería. Sin embargo, hacer una conjetura en la apertura de la articulación. Tomar las medidas. Abrir la articulación de una pulgada extra de 1/16 más de 12 pulgadas de grueso hierro de ángulo 1/8 de pulgada 1 pulgada en tamaño. Soldadura y medir el producto terminado cuando se haya enfriado. La Junta abrir y ajustar la cantidad que la articulación se abre para la compensación. Soldar nuevamente y compruebe.
Puede sujetar las piezas a algo sólido antes de la soldadura y libra en ellos mientras se enfría para aliviar tensiones en la esperanza de que las piezas no se mueven durante su enfriamiento.
Puede comprobar las piezas después de que se han enfriado, calentar y doblarlas hacia atrás a la posición deseada.
En general, evitar exceso de calor soldadura y pasadas más de lo necesario.
Acero caliente siempre se contraerá cuando se enfría, y la soldadura implica el acero caliente. No cierto planeamiento y construir en una manera de dejar una puerta abierta para hacer correcciones.
Una otra nota de precaución: la soldadura a través de un miembro de cojinete de carga crea un área debilitada fractura propensa. Soldaduras a un miembro de cojinete de carga siempre deben estar paralelas a la longitud del miembro.
