Aprender Morse!! (3 / 5 paso)

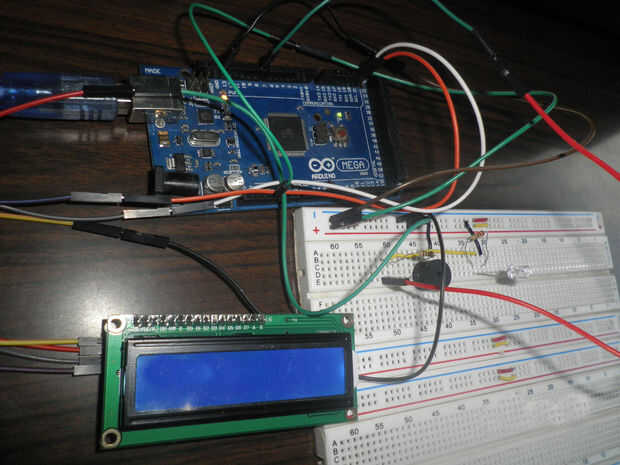

Paso 3: Hacer el circuito

  1. Conecte el VCC y el GND de la placa de arduino a las respectivas líneas de alimentación en su protoboard
  2. Poner una resistencia de 100 Ω en su protoboard, luego conecte un cable al pin 8 de la placa arduino y conectar a la resistencia.

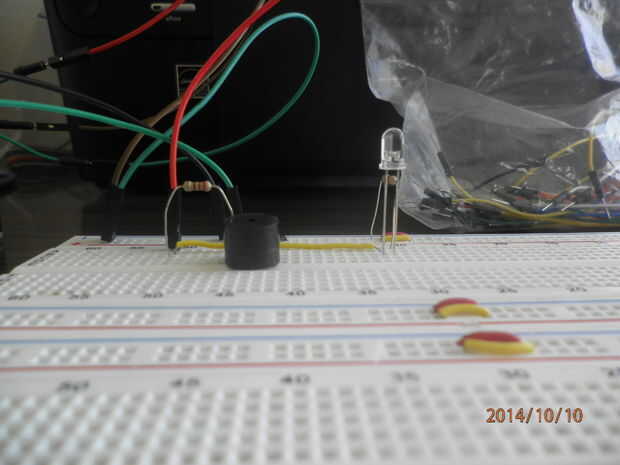

  3. Poner el pin positivo de la buuzer en el nodo negativo de la resistencia (Ley de kirchhoff, el nodo negativo es donde hay una caída de voltaje negativo) y luego conecte el pin negativo del zumbador a GND.
  4. Conectar en paralelo, respecto al buzzer, el LED azul y a esto se añade una resistencia de 220 Ω de Levante, luego conecte el pin negativo del led a tierra.
  5. Finalmente, conectar el LCD a los pines del respeto de la placa arduino, quiero decir: VCC a VCC, GND a GND, SDA a SDA y SCL a SCL.
  6. Buen trabajo, hemos terminado el circuito!!!! Ahora, necesitamos escribir el código = D
