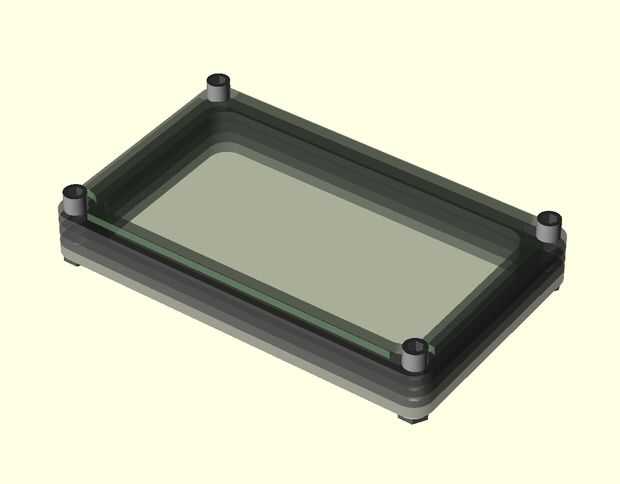

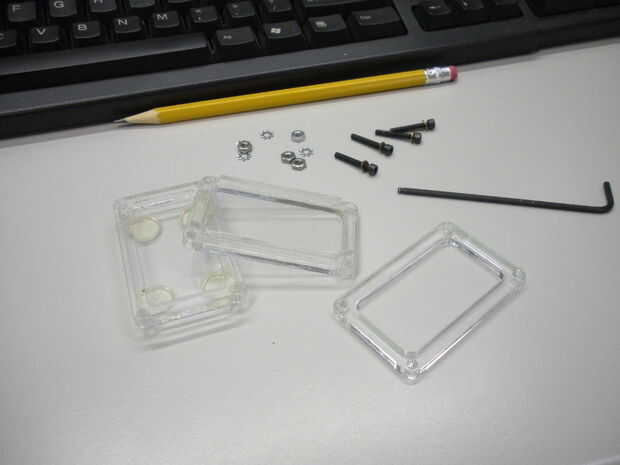

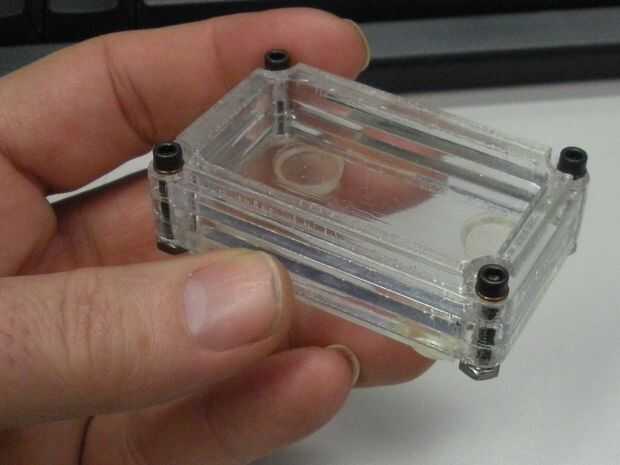

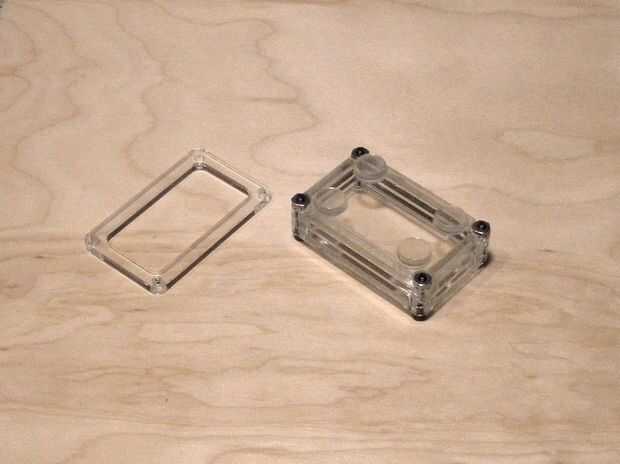

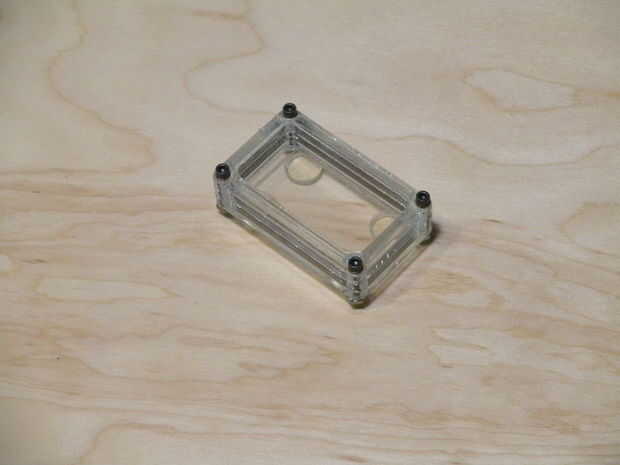

Este instructable le mostrará cómo hacer una caja de plexiglás apilada usando OpenSCAD. Los recintos que he construido hasta el momento han utilizado tres piezas de plexiglás de 3/16" para los sectores de base. Las piezas de cubierta de dos fueron hechas de plexiglás de 1/8". Una vez montado, el recinto es muy robusto y resistente. Podría correr sobre lo maldito con un camión!
OpenSCAD es un poco extraño, en que el modelo es construido usando Python como lenguaje. Un poco como Python pero no realmente. Hay un montón de restricciones extrañas como todas las variables se definen en tiempo de compilación. Me parecía raro a mí. No existe ninguna disposición a modificar el modelo usando una interfaz GUI. La interfaz gráfica de usuario es solo para visualizar el modelo después de que se ha generado.
Al alza, OpenSCAD le permite batir alrededor de modelos cambiando las variables en la secuencia de comandos. Una vez que las variables han sido actualizadas, simplemente guarde el archivo y OpenSCAD se regenerará el modelo nuevo. Básicamente, paramétrica modelado en los esteroides.
Una vez que se han ajustado los parámetros de código de fuente del modelo a su gusto, OpenSCAD puede utilizarse para hacer un 2D "proyección" de cada pieza en el X / Y plano. Con la proyección 2D hecha, una opción de menú puede utilizarse para guardar el contorno de la parte 2D a un archivo DXF. Una vez guardado como DXF, puede utilizarse el fichero DXF de la pieza en un cortador láser realmente cortar la parte.
