Paso 2: diseño

que quería hacer esto como cerca de la versión actual del juego, así que lo primero que hice fue conseguir las dimensiones de todo.  He intentado exportar el modelo 3D original de los archivos de datos del Portal, pero después de convertir el formato, el modelo 3D era demasiado baja resolución porque no sé nada acerca de los formatos de modelo 3D, o porque el convertidor se ha configurado incorrectamente.

Me rindo y compraron la versión de $9 de Turbosquid.  El modelo es de alta calidad y parece tener todas las dimensiones de la derecha.  Sólo usé una captura de pantalla de la modelo borde (con la no distorsión de la perspectiva) que mida las características de los píxeles (usando la herramienta de regla de Photoshop), luego se convierte a pulgadas basados en el hecho de que quería un 8 "x 8" x 8 "cubo.

Puede haber alguna manera más fácil para hacer esto, así que si alguien tiene ideas, hágamelo saber en los comentarios.  Intentó importar el modelo. 3ds de Turbosquid en Autodesk Inventor , pero no tuvo mucha suerte.  La más nueva, más de lujo Autodesk Inventor fusión puede apoyar esto.

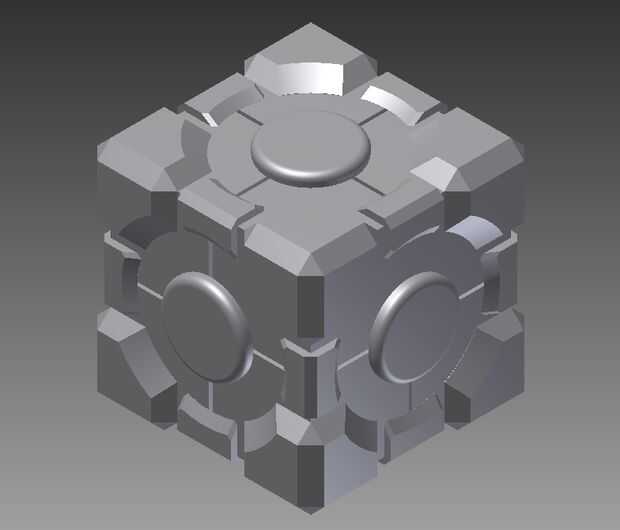

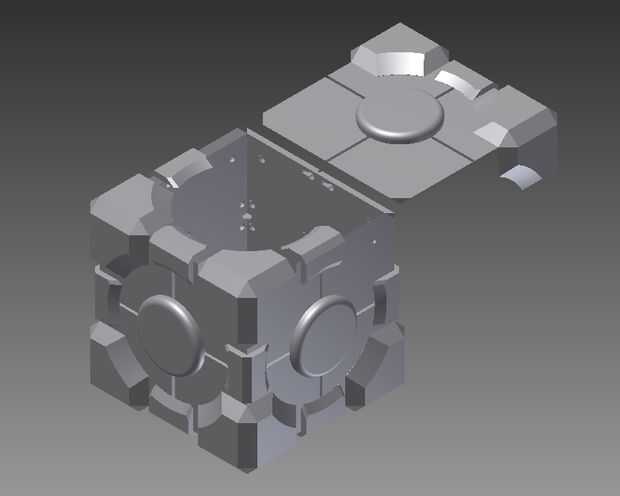

Después de un montón de fabricación de piezas en Autodesk Inventor (uso gratuito en los equipos de TechShop!) Terminé con los archivos de Inventor adjuntos a este instructable.  He intentado diseñar el cubo ya cerca la versión en el juego como puedo conseguirlo, allí son no accesibles tornillos y solo una costura en la parte posterior donde se desliza la parte inferior del cubo de.  Los canales en la superficie de mi versión del cubo (líneas de color rosa sobre el cubo original) se construyen para sostener EL alambre, por lo que el cubo puede brillar intensamente rosa como se ve en la imagen anterior, si usted mira de cerca.

Si no conoces Autodesk Inventor, no te preocupes, el programa viene con tutoriales gran.  Hice estos y luego fuimos a la clase de Autodesk gratis ofrecida por TechShop.  Pero yo ya sabía más de la clase porque los tutoriales son impresionantes.  Los tutoriales y sabrá qué pasa.

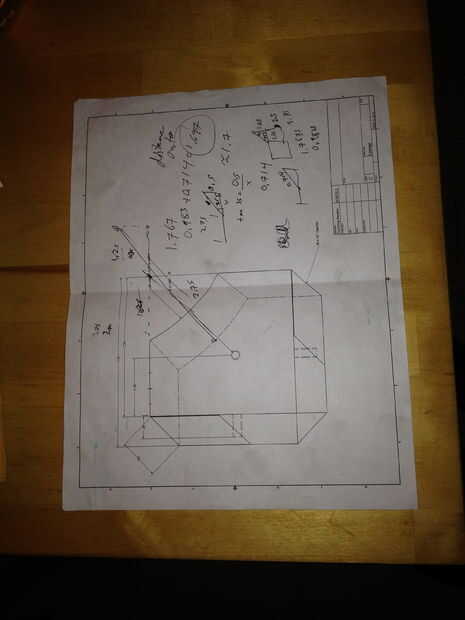

No he incluido los archivos de dibujo derivado, ya que no están actualizados y no incluyen todas las dimensiones relevantes de todos modos.  Usted es probablemente mejor hacer tu propio con las dimensiones que necesita aparece.  Es súper útil tener estos impresos hacia fuera.  Terminé mina marcar con cálculos de distancias en la superficie que me olvidé de escribir (ver imagen).
