Apertura y modding una batería de ion-litio y conexión en un gadget para recargar si es necesario (3 / 6 paso)

Paso 3: El circuito de protección y cableado de la batería

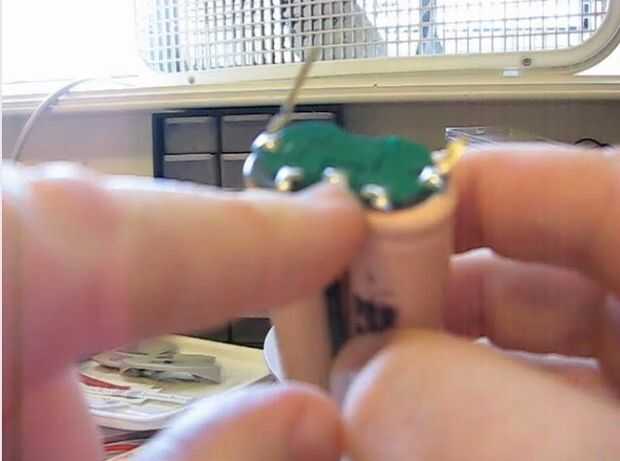

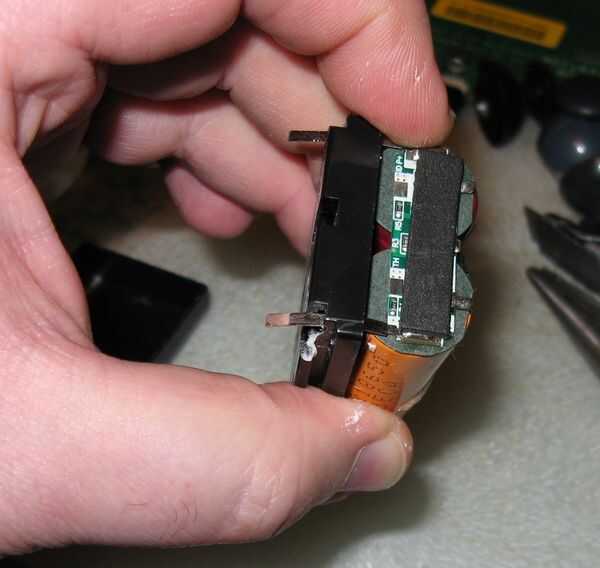

El circuito de protección (el tablero verde en la imagen) es de vital importancia - deja las pilas de desagüe demasiado (que las baterías se hinchan y se estropean, puede explotar si recargase posteriormente), o sobre la carga (las baterías literalmente iba a explotar como una Granada pequeña). Por lo tanto es importante no dañar los circuitos.

Vienen diseñados para trabajar por una cantidad determinada de células y también de tensiones, para no sustituir con otros circuitos similares como si se equivocan, que usted podría tener una explosión lista para suceder. Esto es una gran ventaja en el uso de las células del Li-ion, tienen construido en el circuito de protección.

También, es importante utilizar un cargador de batería diseñado para la marca y tipo de baterías que está utilizando.

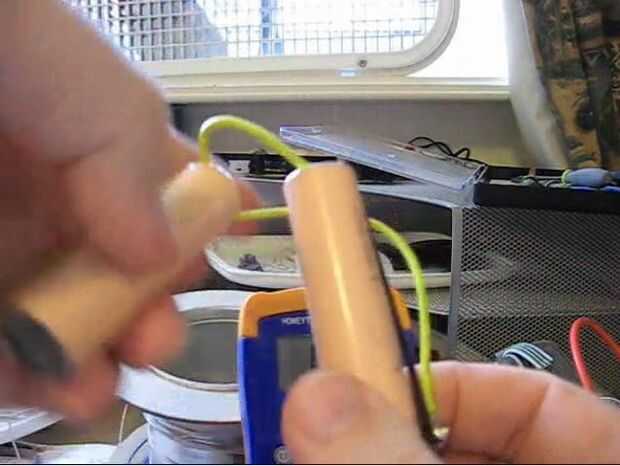

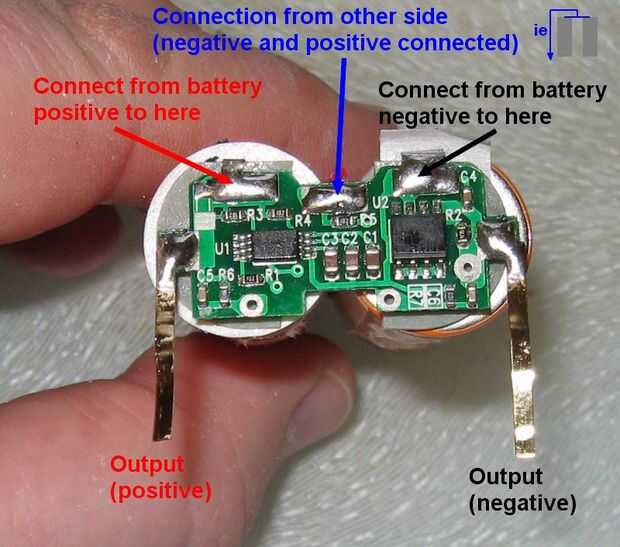

Mira el cableado de las baterías - simplemente extender los cables y contactos de la batería con cables, diseñados para 3 amperios está bien, las mismas terminaciones como estaban originalmente en la batería. Luego le permitirá separar las células entre sí y lo que facilita el montaje en su proyecto.

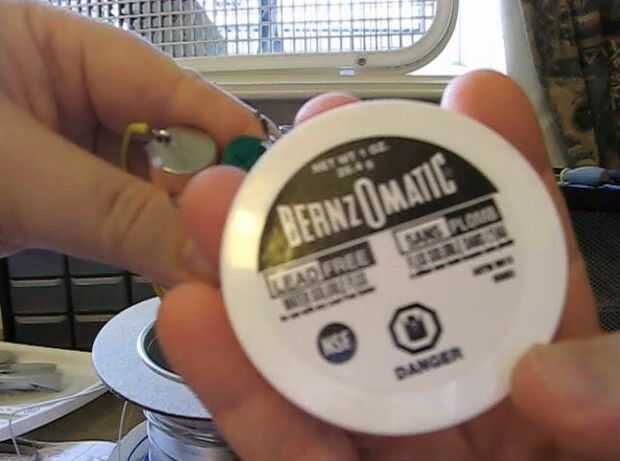

Sólo no se puede soldar una conexión a la batería, la soldadura no se pega. DAB en algún flujo en primer lugar, luego de la soldadura de un soldador caliente y debe terminar con una fuerte soldadura blob de la batería en que puede soldar. No estar mucho tiempo con el soldador, no es bueno tener un soldador caliente contra una batería por más de un par de segundos a la vez.
