Paso 6: El calibre
El calibre fue adquirido antes de que el cuadro fue construido; el recinto fue diseñado realmente alrededor de la galga.

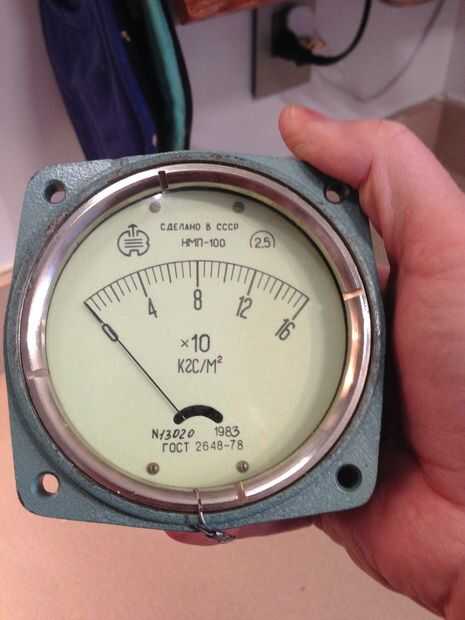

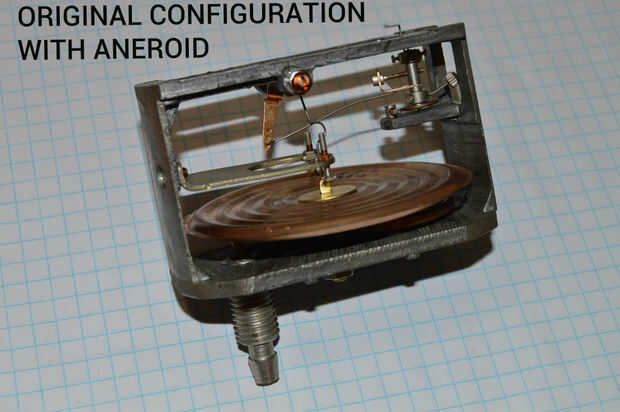

El calibre fue comprado por ebay, viene de una ex República Soviética (que olvidé). Lo compré barato, sin saber lo que funciona, puramente porque parecía elegante y misterioso, con letras extrañas en él. Cuando finalmente me lo puse me di cuenta de que era algún tipo de calibrador de presión; la parte trasera tenía dos puertos que realmente fueron etiquetados con un "+" y un "-", y podría hacer a la aguja completamente desviar por literalmente sopla en el puerto "+"! Llegué a la conclusión de que mide variaciones de presión de aire de un grado relativamente de menor importancia. El dial también brillaba en la oscuridad, otro bono. Realmente quería ser funcional hasta el punto donde se movería en respuesta al estado de los interruptores en la parte delantera. Primero traté de conectar el puerto "+" a un bulbo de squeeze simple Turquía baster con una manguera de goma, y aunque efectivamente trabajadas para activar el needle(!), no era un arreglo lo suficientemente bueno para una solución permanente. A regañadientes y con cuidado saqué el medidor aparte, y como sospechaba, el corazón de la galga era un aneroide, un fuelle metálico flexible, que literalmente expandido o se contrajo en respuesta a cambios en la presión atmosférica. Al final acabé quitando el aneroide y en su lugar os adjunto un servo hobby. Los originales vínculos mecánicos conectados a la palanca reciprocante del servo bastante bien, todo lo que tenía que hacer realmente era hacer un corto conector de alambre del resorte.

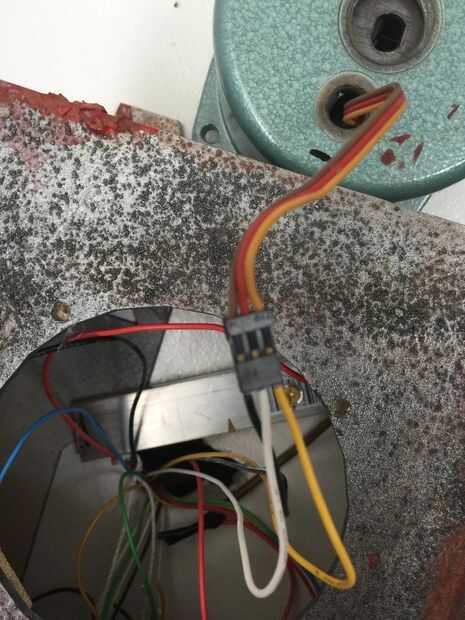

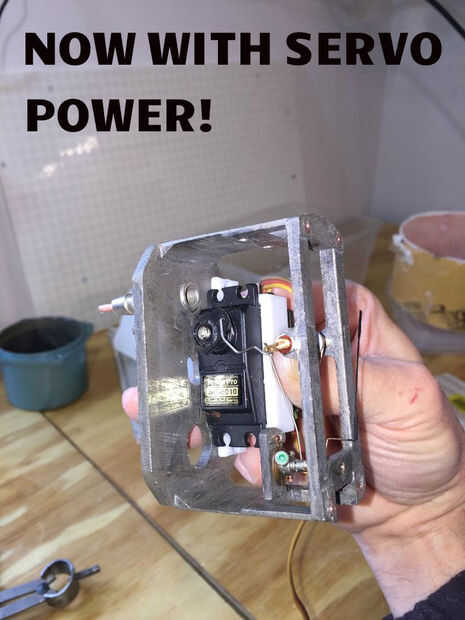

Los cables de servo se quedaron sin la parte de atrás de la caja del medidor, a través de un orificio diseñado originalmente para una línea de aire. Enganchando el servo a la Arduino y incluyendo la librería servo estándar en el programa, pude controlar la posición de la aguja directamente. La aguja se mueve ahora en respuesta a la posición del conmutador rotatorio.
