Antena G5RV Jr. (tamaño medio) jamón (1 / 5 paso)

Paso 1: Los componentes de la antena

Puede usar cualquier alambre de cobre pero tenga en cuenta que alambre de cobre puro se extenderá en el tiempo más que lo que estoy usando.  Cuando cable de tramo de la antena que también reajustar hacia abajo en la frecuencia como se convierten en más.
El alambre de bronce es muy fuerte y va a durar toda la vida, estoy seguro que es clasificación de peso de forma más de 1000 libras.

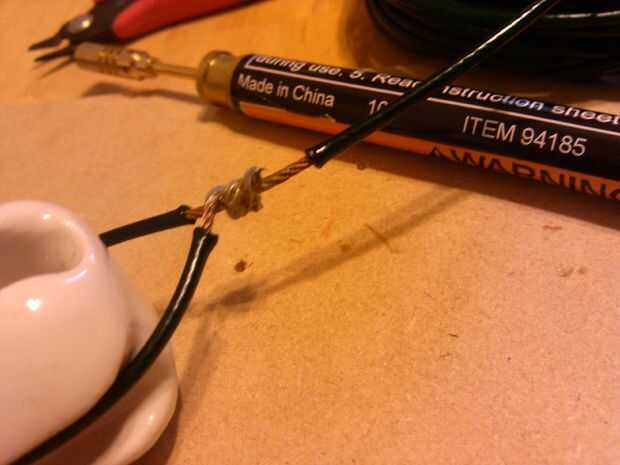

Para esta antena necesita dos trozos de alambre de 26 pies de largo. 25.5 es el acabado longitud aprox. Tengo extra para conseguir alrededor de los aisladores y envolver y soldadura.

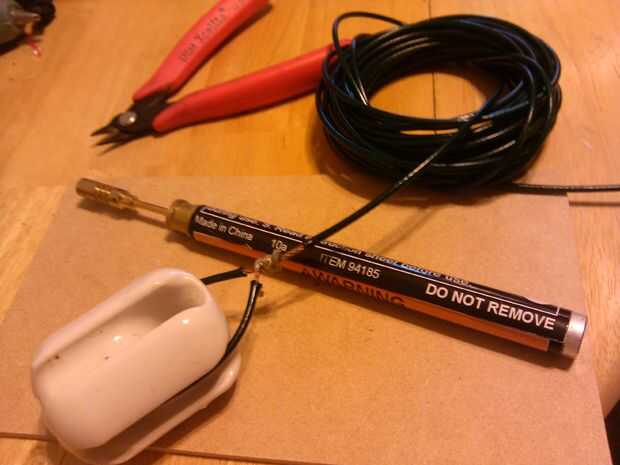

Opté por usar aisladores de cerámica huevo estilo por varias razones.  La mayoría de ustedes se mira estos y decir WOW que es excesiva! Primero apagado les escogí porque eran todo lo que tenía en la caja de basura y no quería invertir más dinero en el tiempo.

Yo también quería tener aisladores que tenían peso a ellos por lo que pude poner uno de los extremos de los elementos de la antena sobre la rama de un árbol si había una emergencia o estaba en un apuro si es necesario. De esta forma si fue mal tiempo podría dejar que cuelgue y no necesita amarrar como normalmente lo haría.

Puesto que el aislante eléctricamente separa la energía de RF en el elemento de antena/cable el apoyo no conductor que necesita para mantener los dos entre en contacto. A menudo durante la transmisión en ciertas frecuencias, habrá un voltaje muy alto en los extremos exteriores de la antena. Este voltaje puede provocar un incendio o derretir un aislante plástico si no está instalado correctamente o el aislante incorrecto es elegido para el trabajo.
No es imposible tener varios mil voltios en el extremo de una antena. Nunca toque una antena mientras está en uso, a menos que sepa lo que está haciendo!

Elegí a un cruce de 4 1/2" pvc como aislante de mi centro. Lo hice principalmente para facilitar el apoyo o colgar la antena desde el medio (que siempre será superior a los extremos)
Con este aislador, que soy capaz de insertar el tubo de pvc de 1/2 para soportar por debajo o sobre la antena para colgar, cómo siempre elijo. Use su imaginación en esto y usted puede soñar para arriba un número de maneras de apoyar esta antena.

Voy a utilizar un trozo de cable Para 550 recorren los extremos abiertos a mano el aislante lo que permite la línea de escalera que cuelgue hacia abajo a la tierra. Es aconsejable colgar esta antena lo más alta posible. Levantarse sus por lo menos 20 pies en una rama de árbol o algún otro soporte no conductor sería conveniente.

La línea de escalera y ventanas es aprox de 450 ohmios de impedancia. Va a utilizar 16,5 pies de esta línea. Sugiero 6-8 pulgadas de largo para que tengas espacio para hacer accesorios con soldadura en ambos extremos de corte. Con el uso de un sintonizador HF entre el transmisor y la antena de cualquier longitud acabada entre 15,3 y 16 pies debe darle a un buen partido SWR en todas las bandas.

Por último (no mostrado) se necesita un trozo de línea Coaxial de 50 ohmios. RG-8, RG-8 x, RG-58U trabajará todos dependiendo de la potencia con que va a correr y la longitud del cable y quiere incurrir en la pérdida.  Será necesario un ajuste para que coincida con la salida de antena de su sintonizador de RF suelen PL259, tipo N o conectadores de BNC.

Algunos artículos sobre la G5RV decir usted puede utilizar cualquier longitud de cable coaxial que usted elija. Este es un hecho disputado, por lo que tendrá que jugar con la longitud para conseguir un buen partido.
