Paso 2: Modificando el inversor (opcional)
Materiales y herramientas para este paso
resistencia de 220 ohm
cable estéreo de 3,5 mm con un conector macho (corte un cable loopback barato por la mitad)
separador estéreo de 3,5 mm
destornillador phillips (para desarmar el inversor)
cuchillo Xacto (para huellas de corte)
Antes de este mod veremos que si una almohadilla colocada sobre micrófono del conversor funciona suficientemente bien como para sus necesidades. Mi reproductor de música tenía que ser inaceptablemente alto para obtener el convertidor para responder a un auricular.
El T-qualizer inversor utiliza un micrófono de electret a sentido sonido y cinco líneas de unidades conectadas a un panel EL que parece un ecualizador gráfico. El número de líneas que depende de la amplitud del sonido percibido. El inversor conduce las líneas aditiva que significa si está impulsado línea tres entonces las líneas dos y uno se deben conducir también. Los alambres y del cable de cinta son ambos conectados al común y el conector no está codificado, por lo que es posible invertir el orden en que los colores del panel encienden. Esta sección explicará cómo modificar el inversor por lo que responde a una señal de audio en vez de sonido.
Un inversor de Nintendo tiene un par de ventajas. En primer lugar, permite que el inversor mediante una fuente remota mediante un cable de extensión de auriculares. Tenga en cuenta que la fuente de audio no tiene que ser salida de sonido a través de un altavoz para el inversor a trabajar. En segundo lugar, una forma de onda personalizado que pasos su amplitud hacia arriba o hacia abajo puede usarse para precisamente controlar que los niveles del inversor se enciende. Así que puede utilizar un archivo de audio especialmente diseñado en vez de música para animar la pantalla EL alambre.

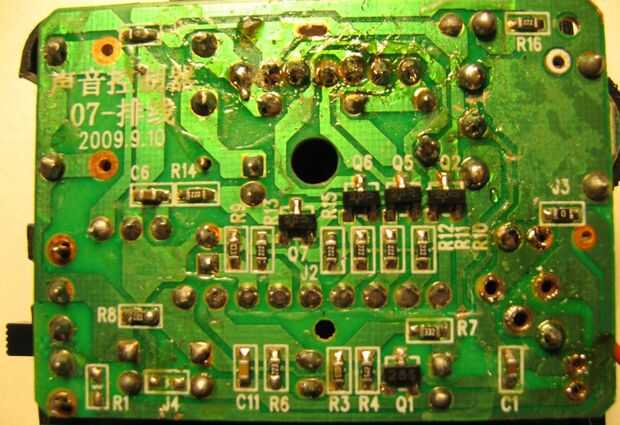

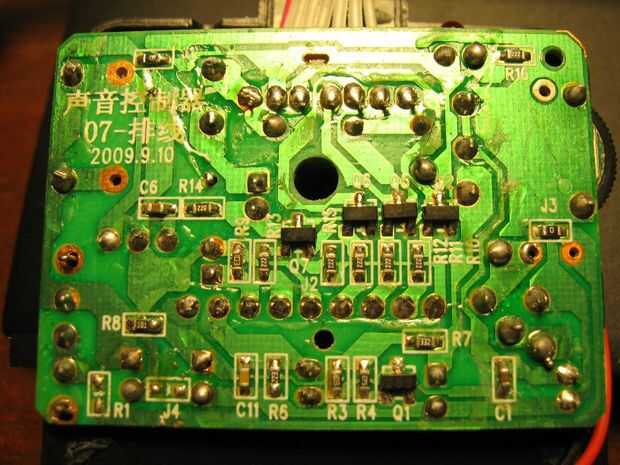

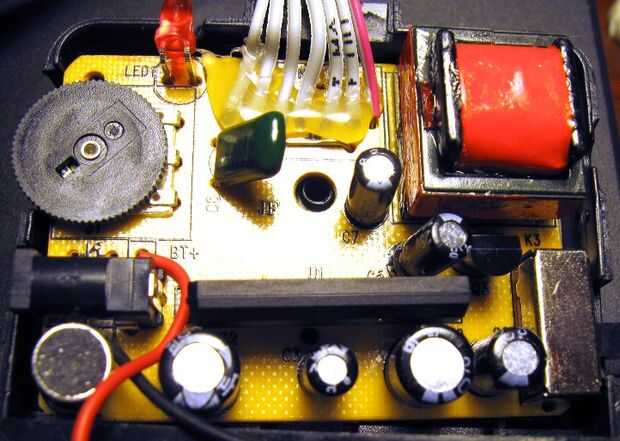

Sólo he trabajado con uno de estos inversores, así que no puedo decir la probabilidad de que vas a tener uno como el mío. Espero que estas modificaciones son lo suficientemente genéricas como para que usted será capaz de aplicar a un inversor de diferentes. Primero quitar los tornillos que sujetan la caja del conversor juntos e inspeccionar la placa de circuito. El bote de sensibilidad alimenta potencia al amplificador interno del micrófono de electret. La salida del micrófono de electret luego se acopla capacitivamente a un amplificador de transistor único (M28S) inversión. La salida del transistor se acopla capacitivamente al conductor EL IC. Para hacer espacio para el cable de audio quité la toma de barril. Notas de ratón la imagen para ver los lugares en el tablero que estoy describiendo.

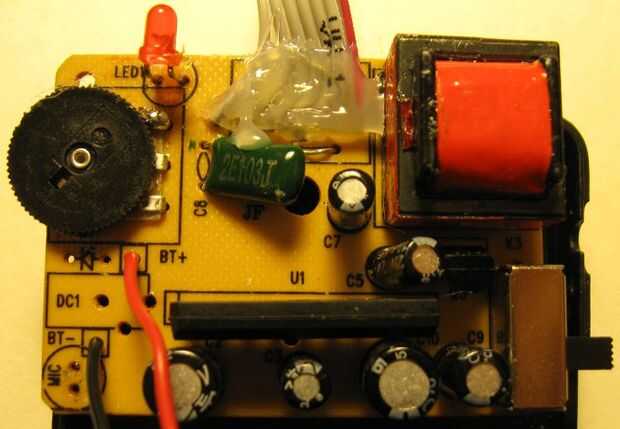

A continuación, desoldar el micrófono electret y cortar el rastro que conecta el potenciómetro (rueda) al pin de alimentación del IC. Haciendo esto dejó directamente de entrada de señal de audio en el circuito. Tenía cierto éxito capacitively acoplamiento una señal de audio en rastro de salida del micrófono antes de hacer modificaciones, pero no funcionó muy bien.

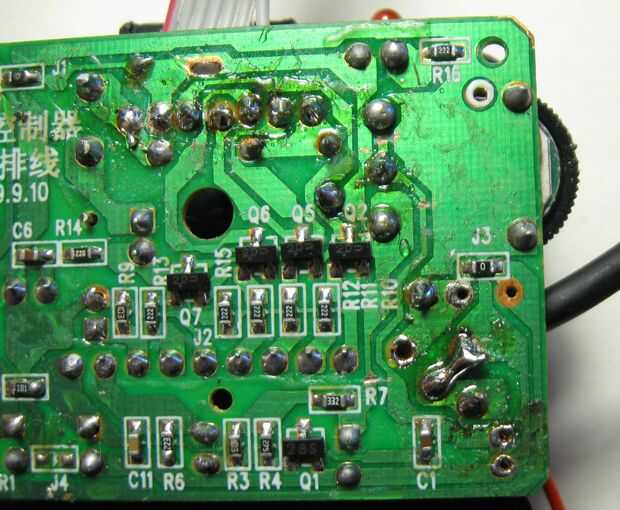

Encontré que la dinámica del panel cubierto su gama completa muy bien cuando la entrada de señal de audio se encontraba en un nivel de escucha que está ligeramente debajo de lo normal. Esto significa que si el volumen se incrementó a un nivel normal o alto que el panel se cubrió al rojo la mayor parte del tiempo. Por lo tanto decidí reutilizar el potenciómetro para atenuar la señal de audio antes de entrada al amplificador de transistor inversor. Para ello corte el rastro que conecta las piernas altas y medias de la olla y un cable del canal audio izquierdo conectado a la pierna superior y audio tierra a tierra de la placa de circuito. Ahora la rueda de ajuste permite el control de gama dinámica del conductor sin tener que cambiar el volumen de la música escucha. Mi 2da generación ipod shuffle tiene una salida de ruido, por lo que hace que EL nivel más bajo hilos de la luz hasta incluso cuando no está jugando música. Usando la rueda de ajuste para aumentar la resistencia de entrada corrige este problema.

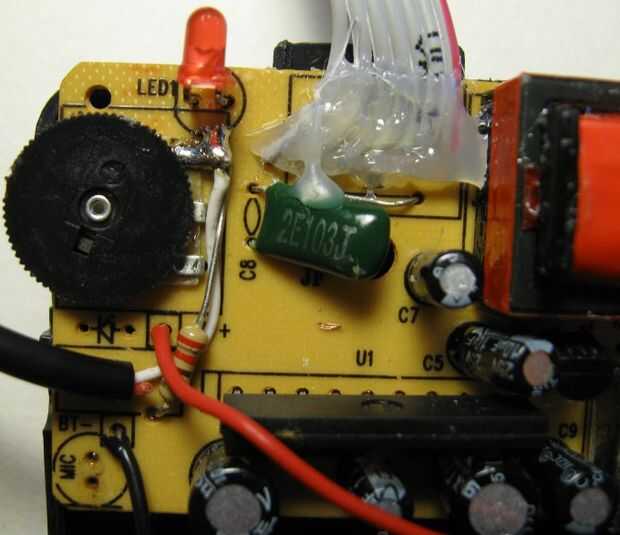

Desafortunadamente, estas modificaciones hacen que el inversor susceptibles al ruido recogido por el cable de audio. Para solucionarlo usé una resistencia de 220 ohm. Había soldado la primera pierna a la línea de audio donde se une la rueda y la segunda etapa en donde el terminal negativo de la batería se encuentra con el PCB. Normalmente terminal negativo de la batería de los puentes de toma de conector de barril el PCB del cojín a tierra pero pues me lo quitaron he utilizado el resto de la pierna de la resistencia para conectarlos.
