Animación de Knight Rider con Arduino y TLC5940 (2 / 4 paso)

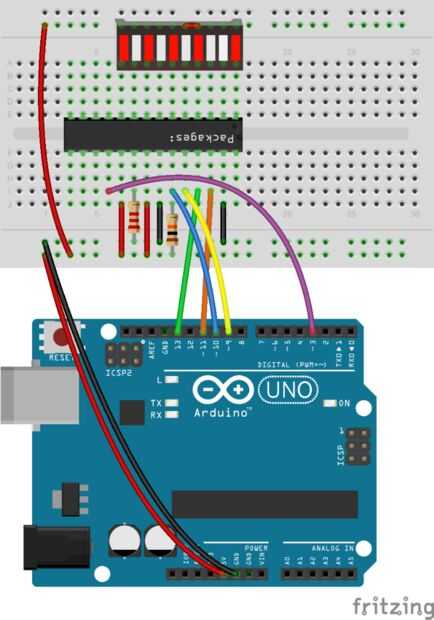

Paso 2: esquemático

La resistencia de 2,2 K (el perno 9) establece el TLC5940 para manejar LEDs con 20mA actual. La resistencia de pull-up de 10K (en el pin 6) desactiva todas las salidas mientras que Arduino se restablece.
