Anillo garra mecánica (7 / 11 paso)

Paso 7: Montar las piezas con tornillos en movimiento

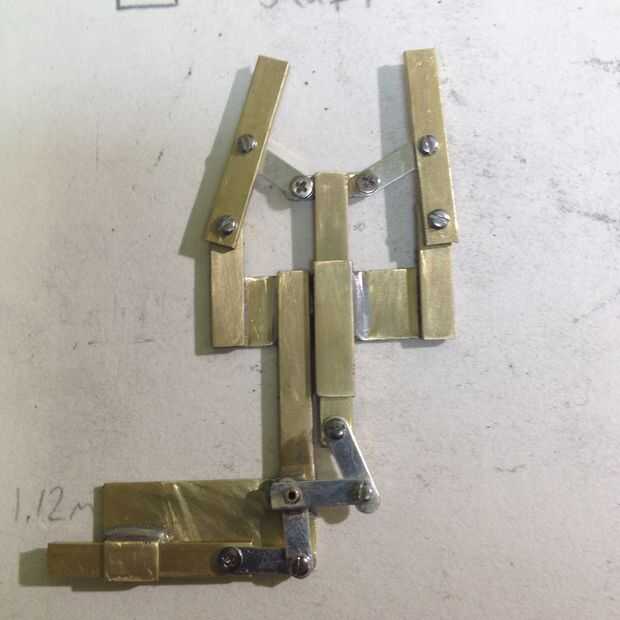

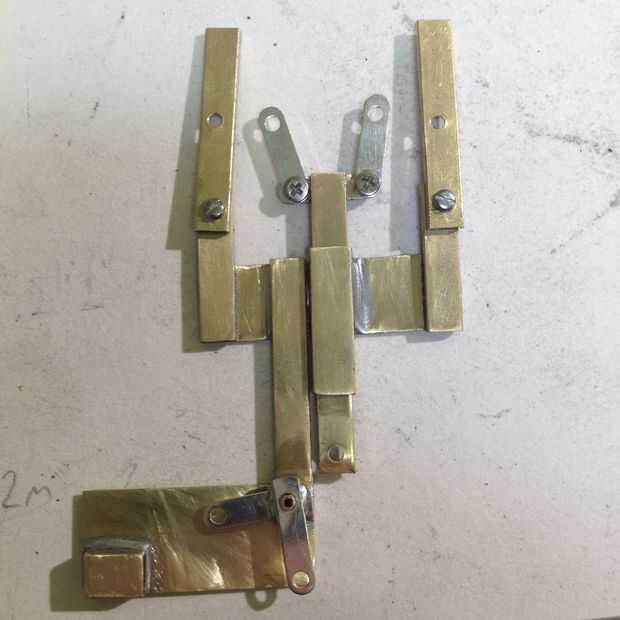

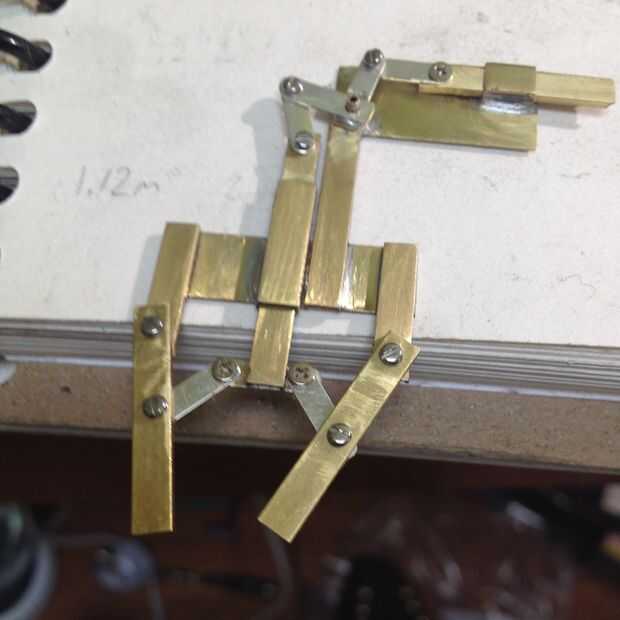

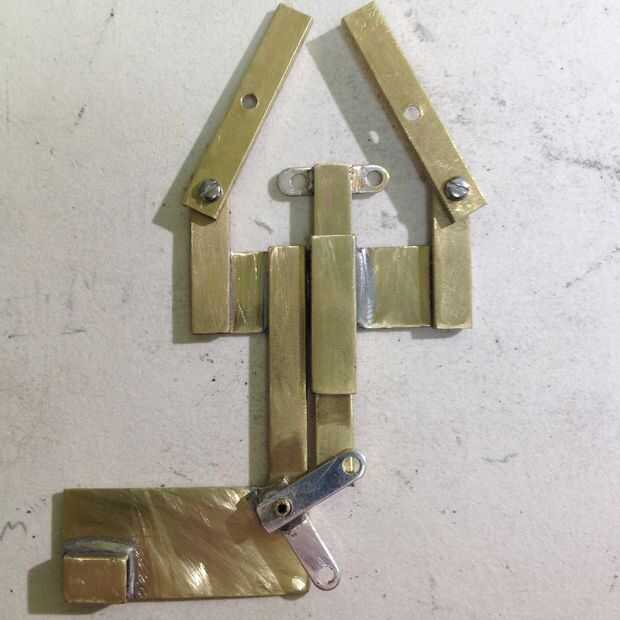

Montar las piezas móviles en el orden en las imágenes: en primer lugar, deslice en el pistón que se acopla a la garra. Entonces, agregado la biela de la palanca reciprocante y los brazos de la pinza. Pegar los tornillos y dejar secar. Luego los espaciadores de 2 agujeros que coloque los brazos de la pinza en el componente de agarre. Pegar los tornillos y dejar secar. Luego, introducir el pistón en su cigüeñal en el mecanismo de la palanca reciprocante y coloque a los espaciadores de 2 orificios que actúan como conectores para la palanca reciprocante. Pegar los tornillos y dejar secar.

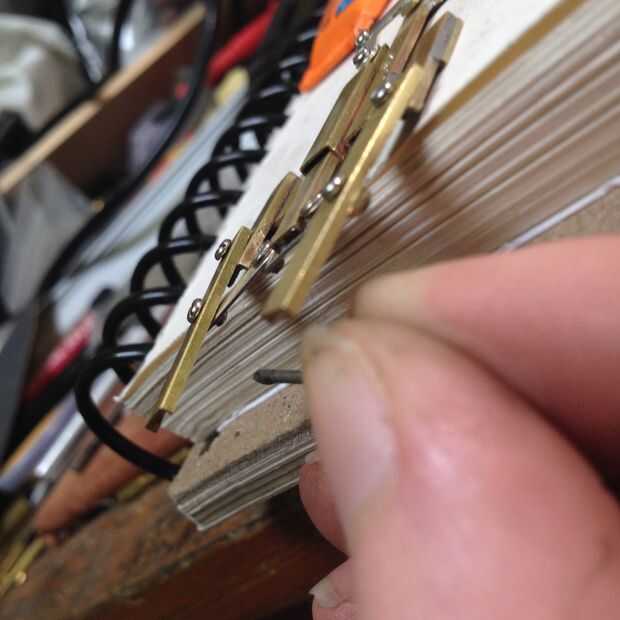

Los tornillos cabrán en los agujeros bastante flojo, para que pueden mover las articulaciones. Al otro lado de los tornillos, una vez que se ponen en lugar en los agujeros, necesario se pegan con una gota de pegamento. Tornillos de superglue que caería hacia fuera si la garra fueron volteada, utilice un palillo de dientes para dab una pequeña gota de pegamento en la uña. El pegamento puede tocar la parte inferior del metal que la parte inferior del tornillo se sale, pero no la pieza de metal en la parte superior, o mover la costumbre común.
