Androino! Control de un Arduino desde tu dispositivo Android mediante un módulo bluetooth barato. (2 / 4 paso)

Paso 2: Configurar el hardware de Arduino

BT el módulo viene preprogramada con los siguientes ajustes:
Nombre de dispositivo: linvor
Velocidad en baudios: 9600
PIN: 1234

Puede dejar los ajustes como están o cambiar con un adaptador serie.
Para más información ver: http://wiki.openpilot.org/display/Doc/Serial+Bluetooth+Telemetry

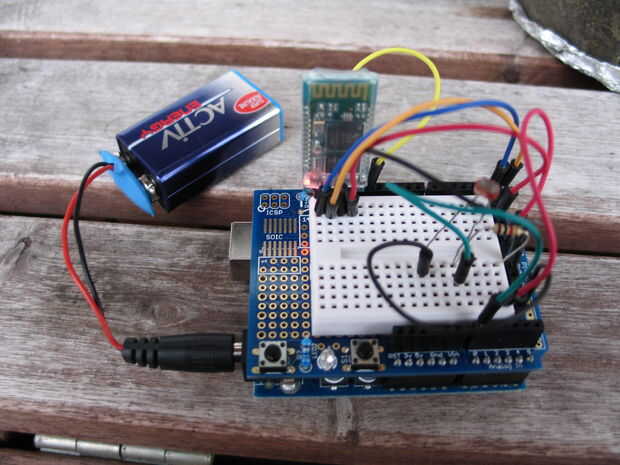

Conecte el módulo de bluetooth a tu Arduino.
Módulo BT Rx -> Tx del Arduino
Módulo BT Tx -> Rx del Arduino
VCC de 5v
GND a GND

Conecte un sensor o un potenciómetro al pin analógico A0.

Subir este bosquejo a tu Arduino: http://pastebin.com/raw.php?i=xmyr840j
El LED a bordo en D13 es alternado cada vez que se solicita un valor de sensor de Arduino.
