Android controlado tira de la energía (3 / 6 paso)

Paso 3: Agregar control Bareduino Plus y HC-06

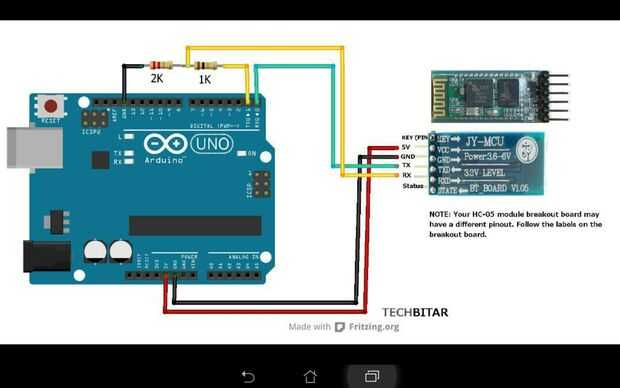

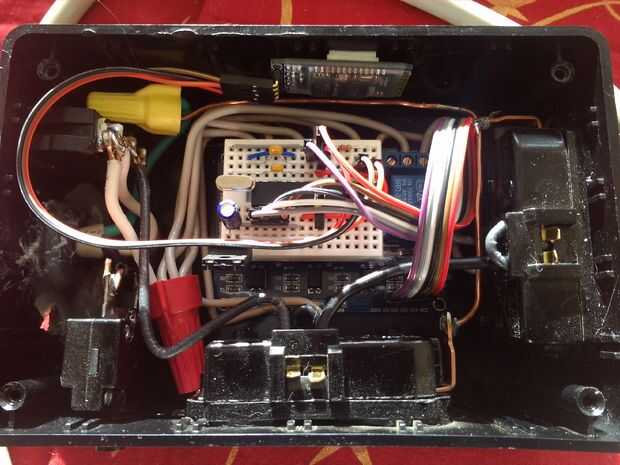

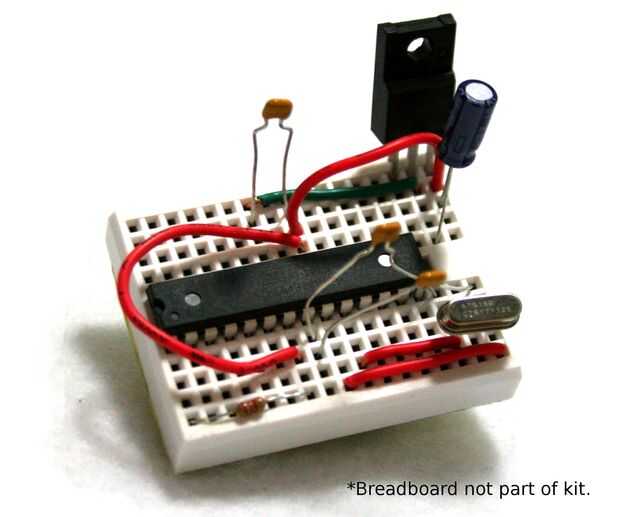

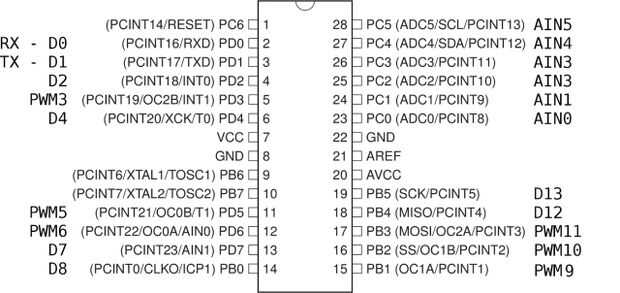

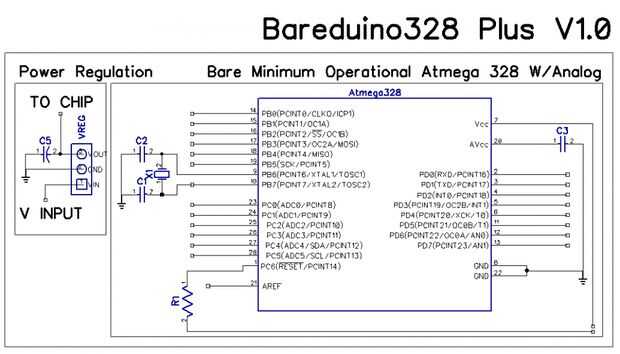

Bareduino Plus kit viene con el regulador de Atmega 328, cristal, resistencia, condensadores y tensión. He añadido los cables y tablero. He incluido las conexiones para el Atmega y el esquema Bareduino que era necesario para el cableado de la placa de relé y módulo Bluetooth al Bareduino. También he incluido una foto del blog de Ardudroid de Techbitar que muestra cómo crear un divisor de tensión para tirar la señal serial de 5V de lo Atmega a 3.3V. No hago esto y si funciono, tuve problemas de conexión de bluetooth, así que iré añadiendo el divisor de tensión. Usted puede utilizar el escudo Arduino Uno y bluetooth, que es cómo el prototipo este proyecto, pero no encajaría en mi recinto y como sólo tengo un Arduino el Bareduino era una buena opción. Utilicé la espalda pegajosa en el protoboard para garantizar a los relés y algunos doble cara cinta para montar el HC-06 al lado de mi recinto.
