Analizador de espectro de cubo LED (1 / 4 paso)

Paso 1: El circuito

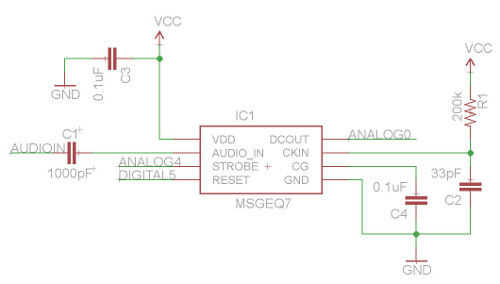

El cubo del LED ya ha incorporado a la PCB, para todo lo que necesitas hacer es construir un pequeño circuito que contiene el analizador de espectro que se conecta a la entrada-salida de los pernos en el cubo de PCB y también tiene entrada de audio y conexiones de salida un Arduino Leonardo-compatible. En primer lugar, consideremos el esquema en este paso.

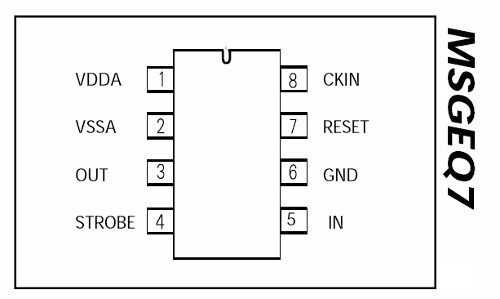

Para los propósitos de este proyecto que será nuestro analizador de espectro muestra sólo los resultados de un canal de audio, si quieres estéreo, necesitarás dos! Y tenga en cuenta que el strobe, reset y pernos DCOUT en el MSGEQ7 están etiquetados con las conexiones al cubo PCB. Además las conexiones para el MSGEQ7 no coincide con la realidad física, para compararlas contra las conexiones en la segunda imagen.

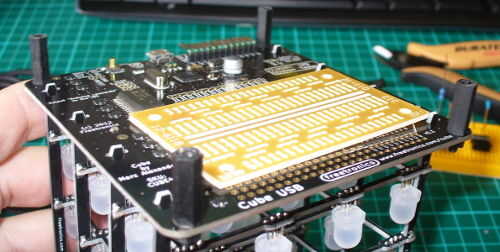

El circuito sí será muy pequeño y cabe en una pequeña cantidad de placa perforada o veroboard. Hay mucho espacio debajo del cubo para encajar el circuito si así lo desean.
