Paso 3: de uso técnico para aplicación lúdica 2/2

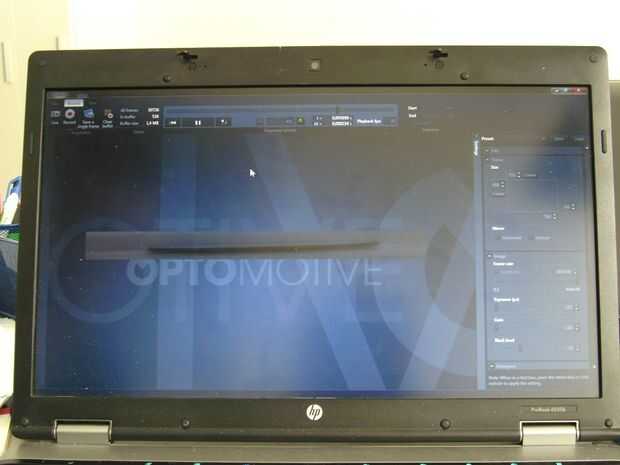

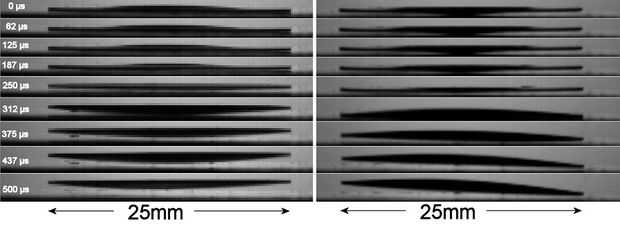

En nuestros experimentos hemos decidido documentar la parte inicial del salto con una cámara de vídeo de alta velocidad adecuada. En la figura 9, se muestran las fases separadas del salto, tomadas con una cámara con 16000 fotogramas por segundo (fps). La resolución de la cámara es muy limitada a esta velocidad. La diferencia entre cada imagen es 62 μs. El comienzo del salto ocurre relativamente lentamente. En el cuadro a 250 μs, la levitación del disco es muy estrecho pero bien visible por encima de la superficie. En la figura de 312 μs, el disco ya tiene contacto con la superficie. A continuación, el disco se muestra por encima de la superficie y salta hacia arriba con una velocidad de 3,6 m/s, ya que se puede derivar muy exactamente el video. Esto es consistente con el valor de 3.5 m/s calculado al principio del salto de altura. Junto con las medidas relativas a la forma del disco, pueden hacerse algunas reflexiones y valoraciones.
La parte superior de la figura 10 muestra la forma de la cáscara superficial bimetálica poco antes del comienzo. El centro de masa (punto rojo) puede ser situado a una distancia de alrededor de 0.30 mm (±0.05 mm) de la superficie, que sólo puede ser estimado debido a la forma irregular de la cáscara superficial bimetálica. En el inicio del proceso de ajuste, el centro de la cáscara superficial bimetálico se mueve hacia abajo, que toma alrededor de 250 μs. Dentro de este tiempo, la cáscara superficial bimetálica se cae sólo por
0.5 10 ms-2 (0.25 s de 10-3) 2 = 0.312 μm
debido a la gravitación. Por lo tanto, el borde de la cáscara superficial bimetálico debe moverse hacia arriba porque el centro de masa se mantiene en casi altura constante. La fase en 250 μs que se muestra en la figura 9, donde la cáscara superficial bimetálica levita sobre la superficie, lo demuestra claramente. El centro de la cáscara superficial bimetálico se mueve más hacia abajo hasta que toque la superficie en unos 270 μs (±10 μs). Es sólo ahora que aceleración de la cáscara superficial bimetálica comienza, continuando hasta que la cáscara superficial bimetálica está doblada totalmente. A cerca de 330 μs (±10 μs), la cáscara superficial bimetálica se levanta de la superficie. El centro de la masa ahora se encuentra más precisamente en unos 0,50 mm (±0.05 mm) por encima de la superficie porque el centro de masa de un casquillo esférico delgado se encuentra en exactamente la mitad de la height. oDesarrollar oDesarrollar oDesarrollar
Debido a las simplificaciones hechas aquí, sólo puede esperar congruencia dentro de un cierto orden de magnitud.
Figura 9 muestra también que la cáscara superficial bimetálica salta si ha sido colocado en la superficie al revés, esto significa el lado convexo hacia abajo. En este caso, el borde del disco acelera hacia abajo, toca la superficie y por lo tanto la cáscara superficial bimetálica salta hacia arriba. Este efecto es aún más fuerte si la cáscara superficial bimetálica se pone encendido un anillo con un diámetro de 25mm, como en el cuello de una botella abierta.
