Análisis de una cercha Simple por el método de las articulaciones (2 / 12 paso)

Paso 2: Cerchas, uniones y las fuerzas

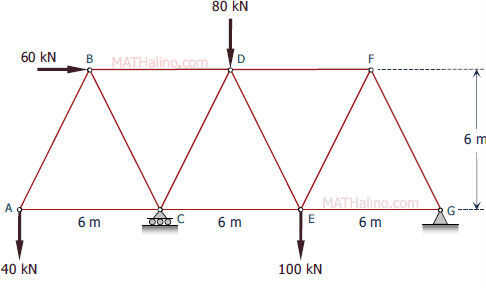

Ejemplo de armadura simple

Este diagrama es un ejemplo de una cercha simple. Una armadura simple es uno que puede construirse un triángulo básico añadiendo dos nuevos miembros a la vez y conectar a una nueva articulación.

Ejemplo de Junta

En este diagrama, puntos A, B, C, D, E, F y G son todas las uniones. Un conjunto es cualquier punto en el cual un miembro está conectado a otro, normalmente mediante soldadura, pernos o remaches.

Fuerzas de

El peso que lleva cada conjunto puede ser representado por una fuerza. Una fuerza se define por la física como la masa de un objeto multiplicada por su aceleración. En el caso de una armadura estacionaria, la aceleración tiene en cuenta es la de la gravedad. Por lo tanto, las fuerzas que absorbe una cercha son el peso (igual a masa multiplicada por la gravedad) de sus miembros y fuerzas exteriores adicionales, tales como un coche o una persona pasar sobre un puente. En el diagrama de la armadura simple, las fuerzas se representan por flechas negras en unidades de Newtons.

Un Newton es la unidad derivada del sistema internacional de unidades (SI) de la fuerza.

Método de las juntas

El método de juntas analiza la fuerza en cada miembro de un braguero de romper la armadura y calculando las fuerzas en cada articulación individual. Tercera ley de Newton indica que las fuerzas de acción y reacción entre un miembro y un pin son iguales y opuestas. Por lo tanto, las fuerzas ejercidas por un miembro de las dos clavijas que se conecta deben orientarse a lo largo de ese miembro. Esto se verá más claramente en los siguientes pasos.

El análisis de la armadura se reduce a computar las fuerzas en los distintos miembros, que están en tensión o compresión.
