Añadir Video y Audio a su proyecto de microcontroladores

7 exhibiciones de segmento LED son útiles para mostrar números y mapa de bits de la pantalla LCD puede hacer gráficos simples, pero a veces real, salida de vídeo de color es la forma más fácil de ir:

  • Vídeo compuesto (a.k.a., conector RCA) es ubicuo y trabaja con pantallas de 3" a 60"
  • pantalla de 640 x 480 color le permite visualizar información compleja, gráficos, gráficos y animaciones
  • El compuesto es barato, fácil de programar, puede funcionar con una huella pequeña de la memoria y los cables baratos de usos

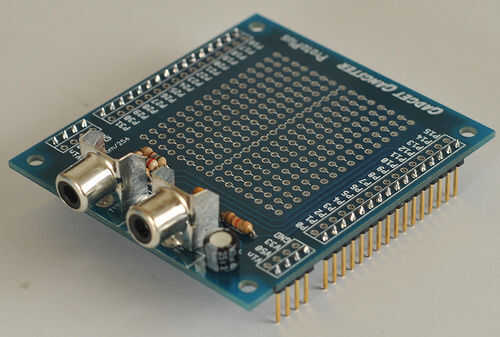

Este instructivo es para la ProtoPlus, una placa de circuito que diseñé para agregar conexiones de audio y vídeo a la plataforma de la hélice. Porque la hélice ya tiene circuitería de generación de vídeo en la viruta, generación de vídeo es muy sencillo.  Solía el resto del espacio en el tablero incluye una zona de prototipos 2-fila / fila 3 240 agujero y conexión de audio.

Utilizar cabeceras de pin un poco más de lo normal por lo que puede ser conectado en la parte superior o por debajo de la plataforma de la hélice.  También he marcado los rastros en el área de prototipos en la serigrafía para que sea fácil de ver cómo están conectados los rastros.  El ProtoPlus está disponible como un kit en Gángster de Gadget.

La hélice puede salida PAL o NTSC, aquí están algunas muestras de lo que puede hacerse:

Gráficos de lujo

Realmente apetece gráficos 3D (Tienes que ver éste!)

Interfaz de usuario información exhibición
