Añadir un pequeño joystick de pulgar de dos ejes analógicos a su palanca de mando existente. (1 / 3 paso)

Paso 1: Hardware

  1. Sparkfun Pro Micro (o alguna otra tabla con un ATmega32U4, comprobación de eBay).
    https://www.Sparkfun.com/products/12587

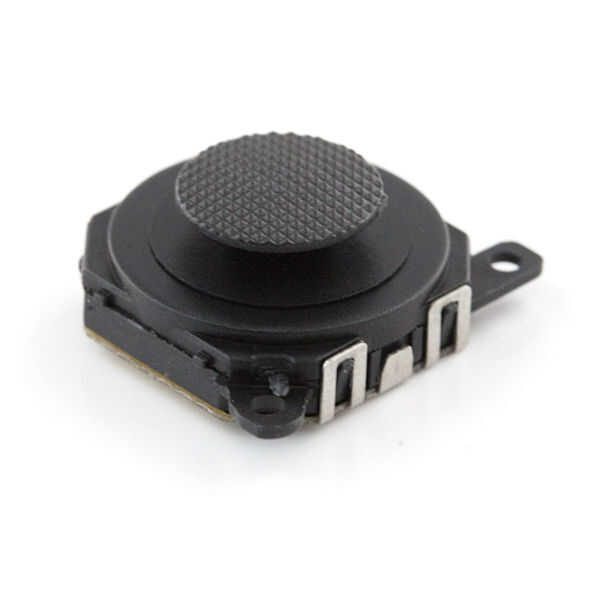

  2. Palanca de mando de la diapositiva de pulgar (buscar en eBay para "Joystick PSP 1000").
    Sparkfun tiene también:https://www.sparkfun.com/products/9426
  3. 4 pedazos de alambre y un soldador.

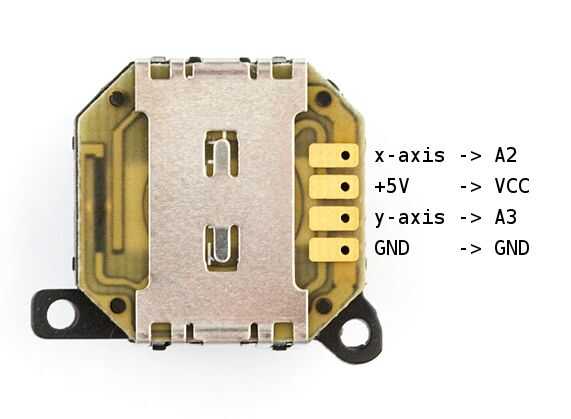

Sólo las 4 teclas de la palanca de mando a la tierrade la soldadura /VCC/A2/A3 pines de tu Micro Pro (ver imagen con asignaciones de pines).

Utilice cinta de doble montaje cara o Sugru para montar el palo a tu joystick.
