Añadir un jig Sierra mesa a tu mesa (3 / 6 paso)

Paso 3: Cortar la base, superior, fije con bisagra y alinear

Utilicé una pieza resistente de la madera contrachapada chapeada roble como mi base y había cortado a la medida.

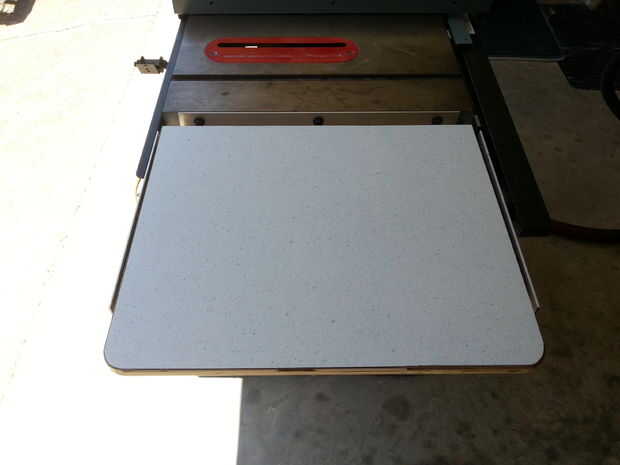

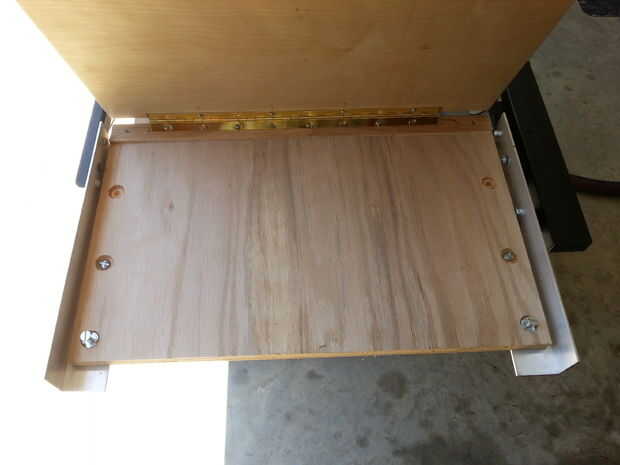

También se corta y redondeada la parte superior de formica (usando la mesa de fresadora!) y luego a la base con una bisagra a la tapa de formica, con una 1/8" pedazo de madera debajo de la bisagra para levantar la parte superior por lo que sería la parte superior de la tabla VI (alternaba los tornillos de la parte inferior y superior). La mesa fue levemente inferior a la Sierra de mesa superior por lo que acaba de dejar como está (ver la tabla de router Instructable sobre qué hacer si la mesa es demasiado alta).

Perforado y había avellanado dos agujeros en el lado izquierdo y derecho de la base. También he añadido dos insertos de 1/4" patas de tornillo en la parte trasera de la base para permitir el ajuste de la altura de la parte posterior de la plantilla VI top (para nivelarlo).
