Añadir un Control remoto para casi cualquier cosa! (3 / 7 paso)

Paso 3: Esquemas de cableado

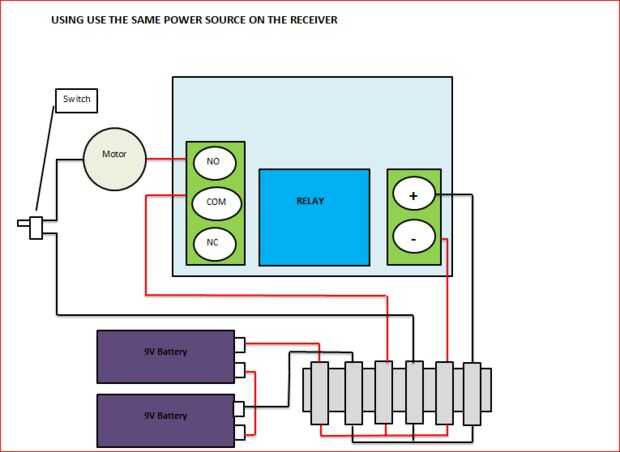

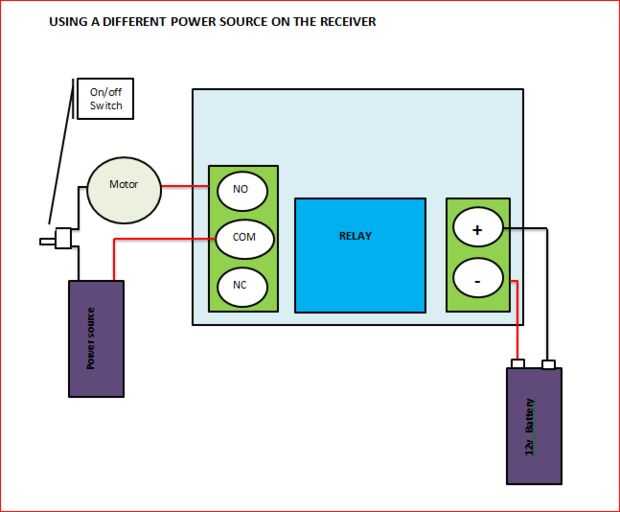

Los 2 dibujos adjuntadas muestran las diferentes maneras en que los receptores pueden conectarse.  La primera es si va a utilizar la misma fuente de energía como el receptor, y la segunda es si desea utilizar una fuente de energía alternativa.  Para el cohete de aire comprimido utilicé la primera opción.

También hay un interruptor on/off añadido al receptor.  Encontré que el receptor lentamente fugas de energía (está siempre) así que tendrá que añadir un interruptor para asegurarse de que usted puede desactivarlo cuando tu no lo utilice

Relés:

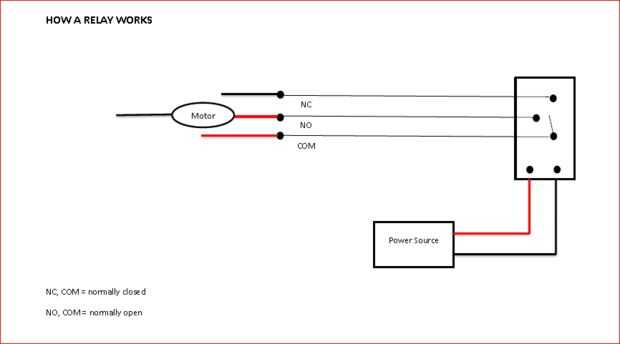

También he incluido un dibujo de cómo funciona el relé.  Para más información consultar este sitio web - su realmente bueno en explicar cómo funcionan.
