Paso 4: Crear un circuito de voltaje de 5V regulada

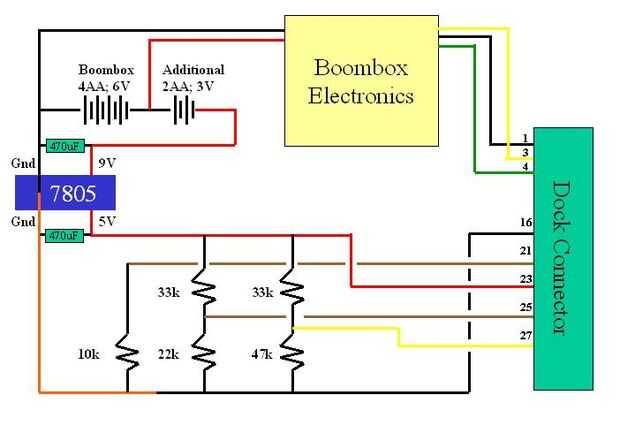

Según el sitio web de Pinouts.ru , el iPhone 3 G requiere 5.0V, 2.8V y 2.0V en pasadores de 23, 25 y 27 respectivamente. El sitio también es agradable de decirle cómo crear estas tensiones. He hecho un esquema, pero el crédito debe ir a pinouts.ru.
El iPhone 3G también requiere cierta resistencia en el Pin 21 notificar al teléfono que ha sido un accesorio conectado. Usé en resistencia de 10 k para un conector de dock. Con esta resistencia, recibir mensaje de error que este accesorio "no está hecho para funcionar con iPhone", pero es necesario para activar la línea de audio en el teléfono.
En el esquema, los colores no son importantes, son los colores de los cables en mi circuito físico.

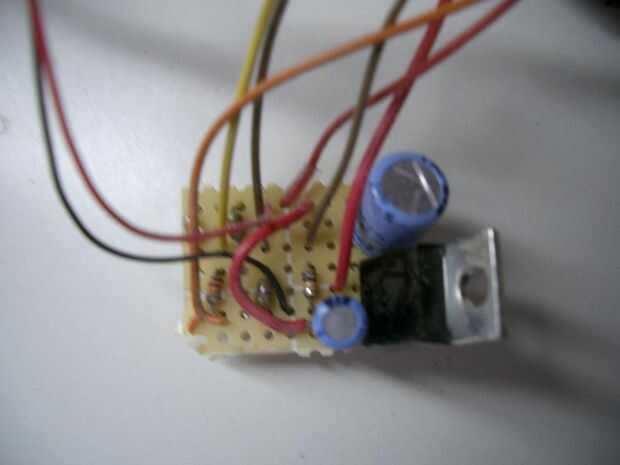

Una vez creado el circuito, la soldadura de los cables adicionales para el conectador del muelle. Utilicé una fuente de 5V Banco para probar mi conector. Éxito!!!!!! Tan pronto como vi que funcionaba, puse pegamento caliente sobre los pernos de muelle para mantenerlos en su lugar y evitar un corto.
