Paso 1: Sobre iluminación de tira RGB
RGB tiras vienen en una variedad de tipos. Este proyecto utiliza LEDs RGB 5050 con 150 LEDs por rollo de 5m. El rollo cuenta con conector en ambos extremos que sólo tiene que enchufar directamente en el receptor de infrarrojos. Entonces, el receptor está conectado en el ladrillo de alimentación principal.
Fig. 01 muestra un cierre de un tramo de tira del RGB. En esta franja hay 3 x 5mm RGB LED por sección y 3 resistencias para limitar la corriente a través de cada color de LEDs. Cada 5mm RGB LED tiene 3 LEDs interior, rojo, verde y azul y dependiendo de que se encienden los LEDs y por cuánto da la gama completa de colores. Todos los colores de le dan blanco.
Al final de cada sección hay 5 barras de cobre. Las tiras se pueden cortar con las tijeras en medio de estas barras. Conectores o cables soldados entonces se utilizan para enlazar a la sección siguiente de tira RGB con un cable de cinta especial. El cable de cinta tiene cuatro colores los cables rojo, verde, luego azul negro o blanco a veces que es la fuente de 12v.
Figura 02 muestra el diagrama del circuito de la 1 sección de 3 LEDs RGB que componen 1 módulo entre las tiras de cobre. Cada LED tiene una roja una verde y un LED azul en su interior.

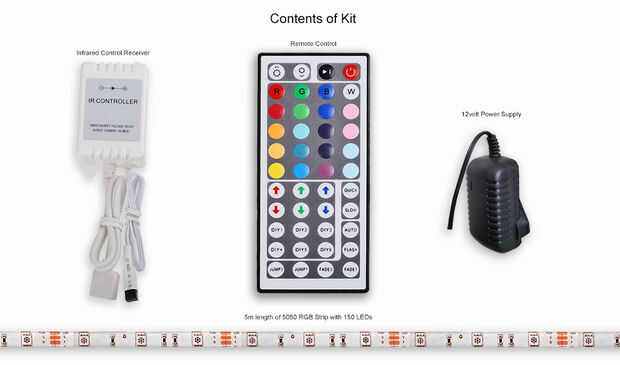

Figura 03 muestra las partes que vienen con el kit de iluminación RGB. El control remoto permite cualquier color de iluminación así como la atenuación. El también son así algunos modos que destellan.
