Añadir cabecera ICSP para la placa Arduino/AVR (2 / 5 paso)

Paso 2: Encontrar las clavijas para conectar a

¿
Preparaban su hoja de datos? ¡ Excelente! Te necesitamos ahora. Ir a la página "Configuración de Pin".

Anote dónde están las siguientes clavijas en el MCU:
-RESET
-SCK
-MOSI
-MISO

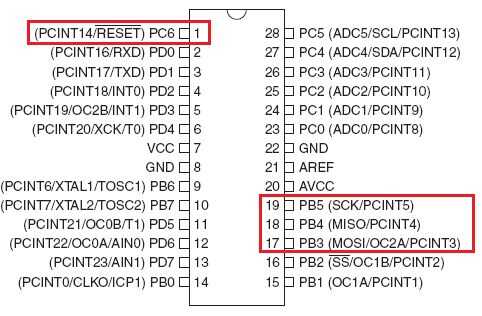

Este es el mismo para todos igualmente cubrió AVR MCU. Que significa que si ha soldado un IC 28-pin zócalo le puede sustituir con seguridad el MCU con cualquier otra variante de 28 pines (bien, Compruebe la hoja de datos, yo no soy un gurú todavía!). He intentado esto con un Atmega8 y Atmega328, que son ambos DIP-28. Esto también debe ser igual para Atmega168 y varios otros, así que si usted tiene alguno de esos... simplemente usar la imagen de abajo.

Vamos a conectar nuestra cabecera ICSP para estos pasadores, ver el siguiente paso!
