Añadir basados en Web de Arduino OSD botón mando a la cámara de SuperCircuits PC165DNR (7 / 11 paso)

Paso 7: Construcción de la interfaz de control para el Arduino

a los botones mediante los cables de control hemos añadido que necesitamos alguna forma de envío "presionan". Hay dos maneras de hacer esto.
O con un relé con un transistor actuando como un interruptor. El transistor es la forma más fácil y barata hacerlo y ahorra espacio.

Para este proyecto usé algunos recibí de RadioShack los transistores de conmutación de NPN. Venden una bolsa de varios transistores pequeño por alrededor de $5

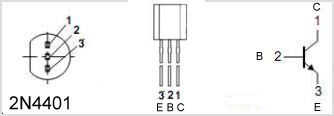

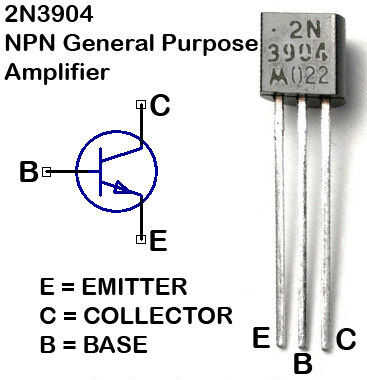

Los transistores que usé en este caso son 2n2222, 2n4401, 2n3904. Las especificaciones sobre estos son aproximadamente los mismos y a todos sirven a mi propósito en este proyecto. Básicamente quiero poder tener el Arduino envía un control a la base del transistor de la señal y se "conecte" al lado de la señal del botón a la tierra y así simular una prensa del botón en la propia cámara.

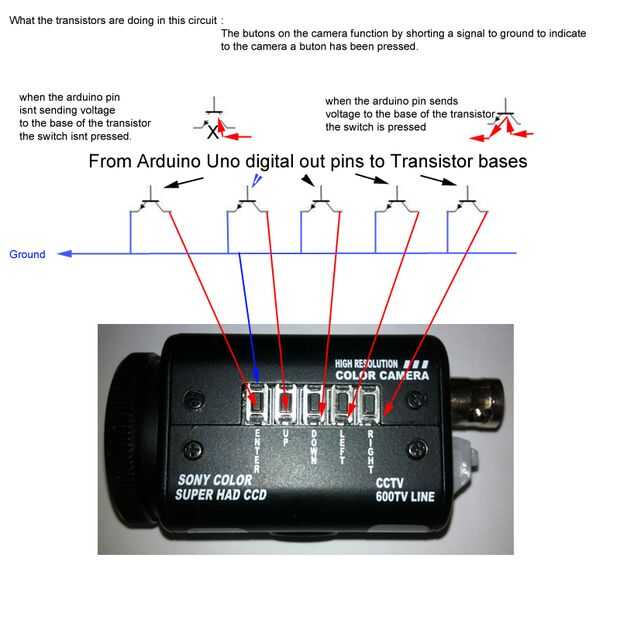

He incluido una imagen que espero que explica cómo funciona este proceso y también las conexiones de los transistores que usé.
