Amplificador estéreo simple (3 / 4 paso)

Paso 3: construir!

Assemble.  Utilizar las imágenes como el que puse las notas en ellos:

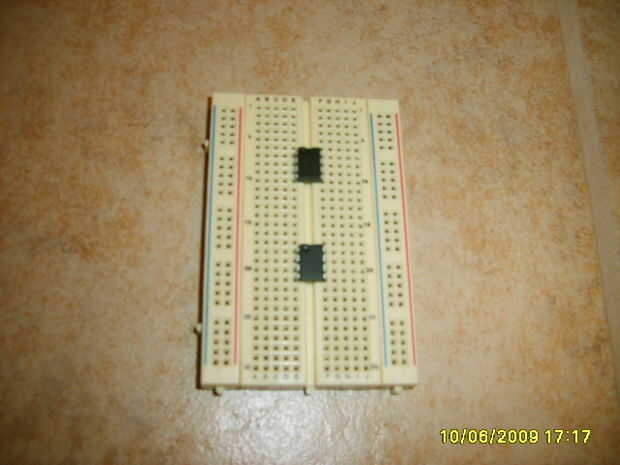

1) poner las virutas en.

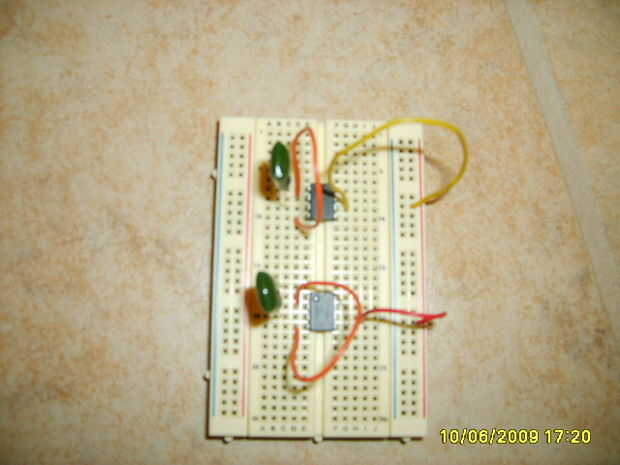

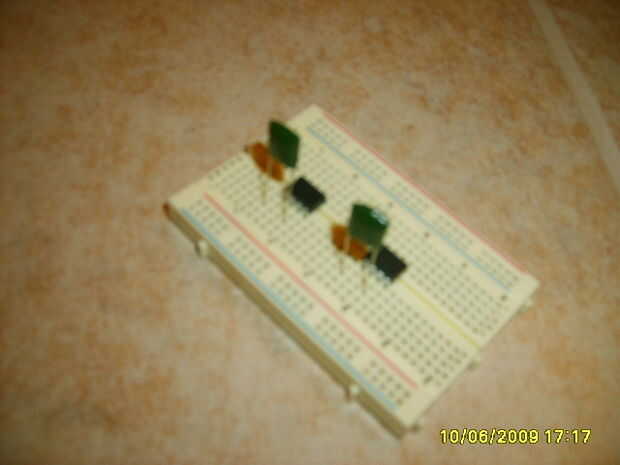

2) poner en las tapas de poliéster como se muestra.

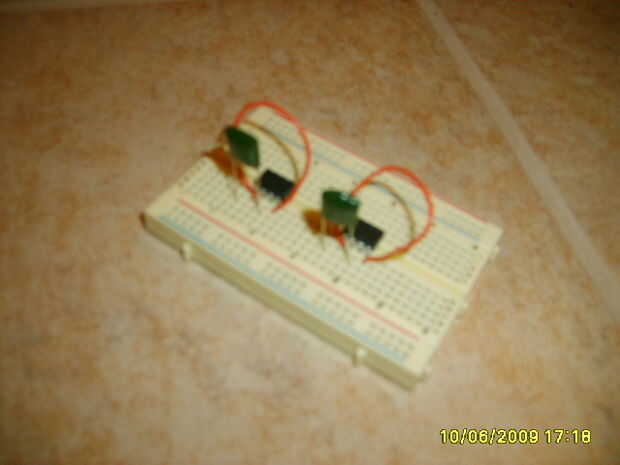

3) Conecte los puentes del pin 2 al pin 4 en cada chip.
4) Conecte los puentes del pin 6 para el lado positivo de la fuente de alimentación.

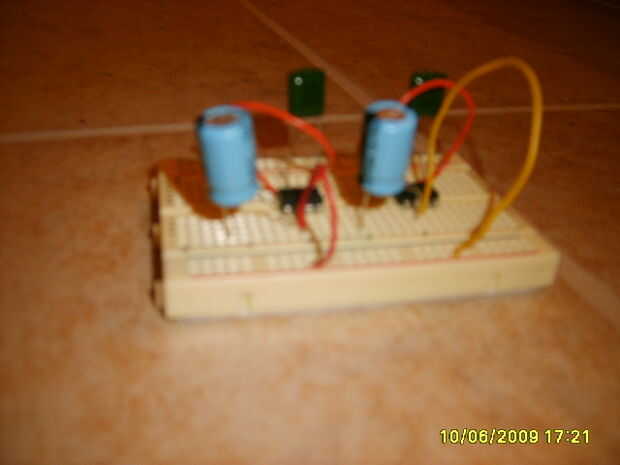

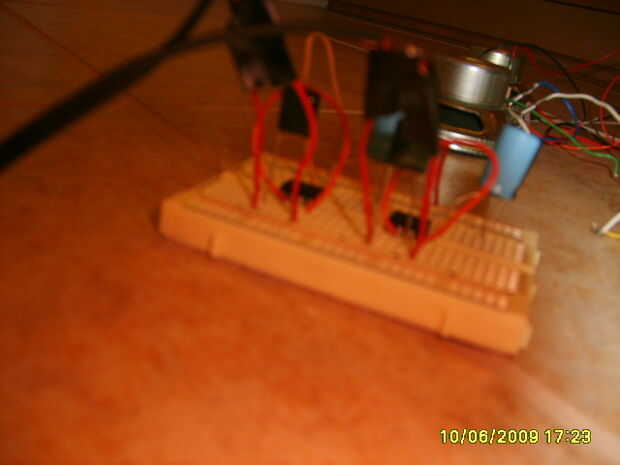

5) Instale las tapas de 220uf como se muestra.

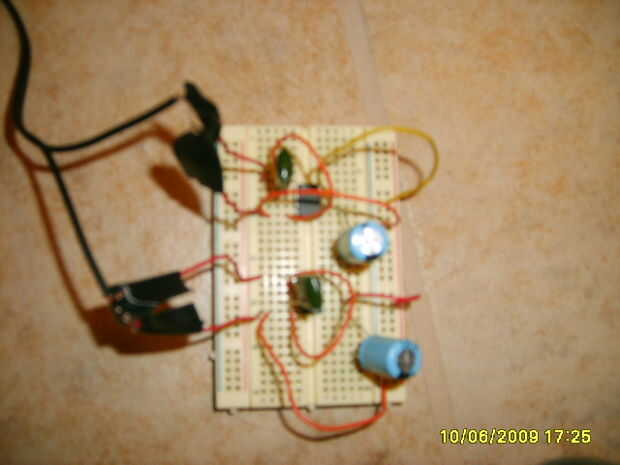

6) Conecte las conexiones de jack de auriculares.

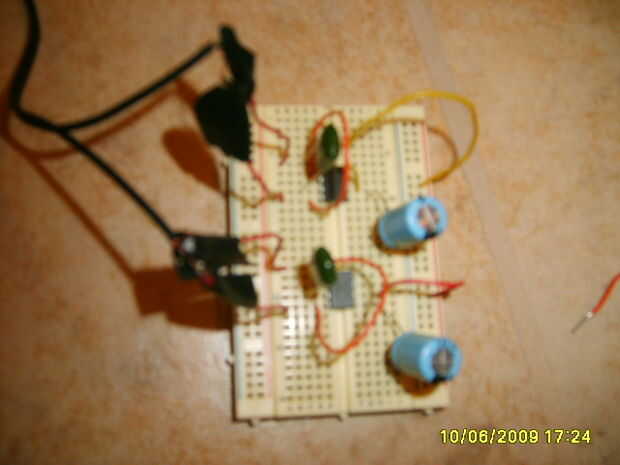

7) vista superior de la imagen anterior.

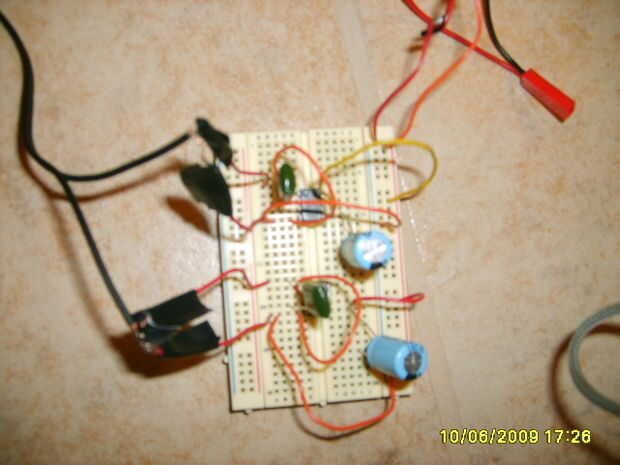

8) Conecte un puente del pin 4 en el lado negativo de la fuente de alimentación en cada chip.
Agregar 9) su polaridad observación del conector.

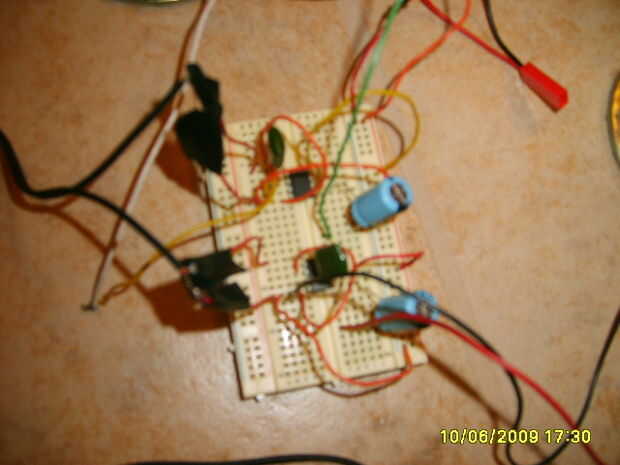

10) Conecte los altavoces.

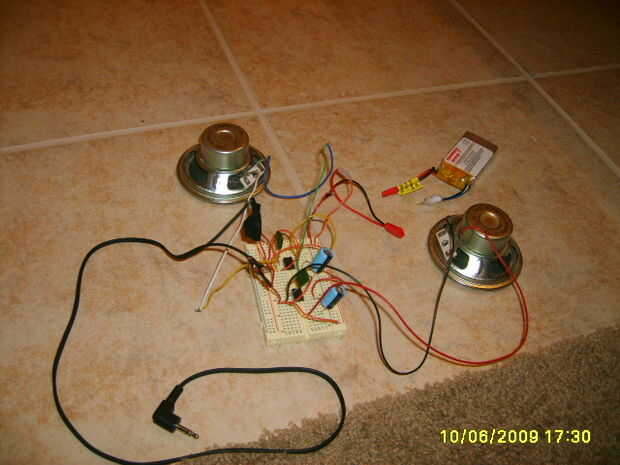

11) añadir las conexiones de la batería y comprobar
12) Yay! Estamos listos.
