Paso 7: Cómo funcionan los componentes
Si usted es el uso de componentes electrónicos, cómo funcionan y cómo los pines están numerados no dude en pasar.
INTERRUPTORES:
Interruptores toman una alimentación o señal por el pin central y conectan al pin que apunte el interruptor

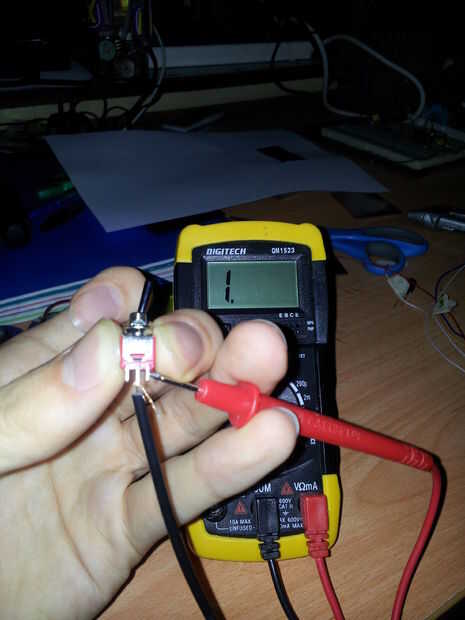

es decir en la imagen 1 la parte inferior de la palanca del interruptor apunta en el perno de la mano derecha por lo tanto, que se conecta la clavija de la derecha.

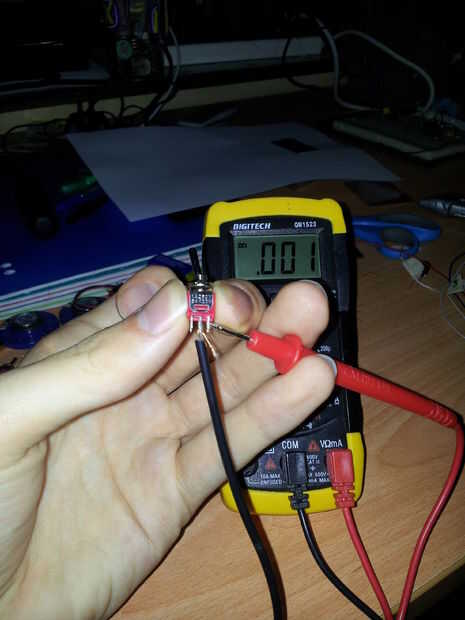

imagen 2 inferior de la palanca del interruptor apunta en el perno de la mano izquierda por lo que a pesar de la palanca que "derecha" el pin de la derecha no está conectado.
POTENCIÓMETRO:

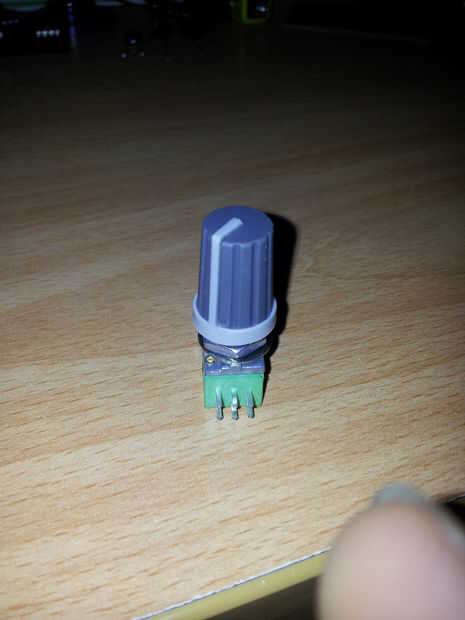

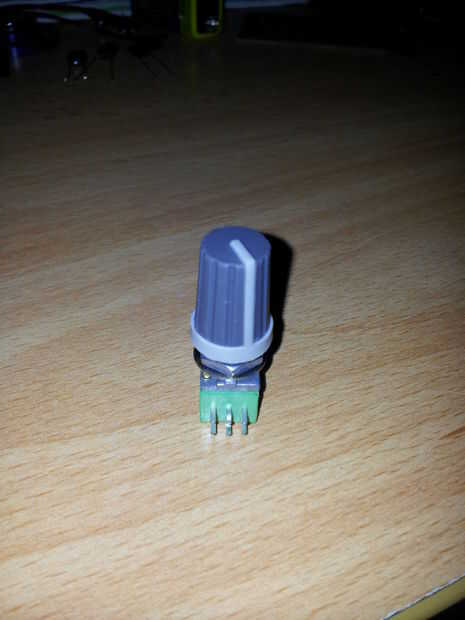

potenciómetros o resistentes a la variable Si mueves el mando en el potenciómetro contador del reloj tan lejos como sea posible el brazo móvil conectado al pin del medio es más cercano a la patilla izquierda y más lejos de la varilla de la derecha ahí (lectura del pin central) el perno izquierdo tiene baja resistencia y el eje derecho las macetas clasificación resistencia (imagen 3). por el contrario Si mueves la perilla completamente reloj lee el pin izquierdo nominal resistencia y el eje derecho muestra muy poco (imagen 4). En este circuito configurar volumen máximo se produce cuando existe mínima resistencia entre el pin central (salida) y la señal.
por lo tanto, debido a la orientación de mi potenciómetro mis señales se conectan a los terminales del lado de mano derecha de mi potenciómetro
IC:
Pins del chip de IC se numeran como se muestra en la (imagen 5)
imagen 5 de http://en.wikipedia.org/wiki/Dual_in-line_package
