Paso 6: Cableado del interruptor y los conectores de altavoz

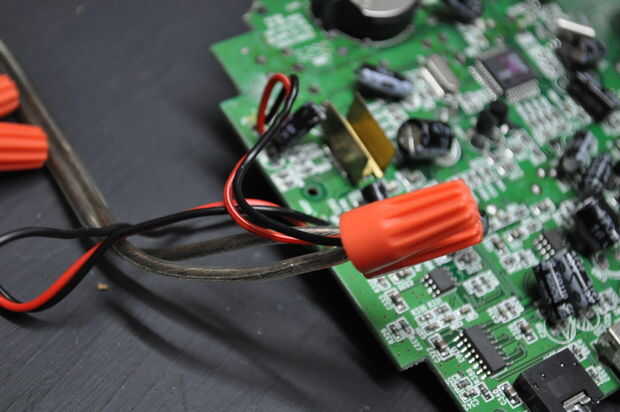

Así que estamos hasta la parte fueron que del alambre en el conector de interruptor y el altavoz. Esto requerirá de soldadura. Si no tiene equipos de soldadura o prefieren no tratar con eso, puedes llevar los cables del altavoz derecho hacia la parte posterior de la unidad y omitir este paso. Se verá mucho mejor y duran más tiempo aunque si se hace con un interruptor y altavoz conectores. Fig 5 muestra cómo extender los cables del altavoz sin soldaduras y cortar sólo una muesca en el caso de llevar a cabo.
Si la base tiene altavoces internos muertos, puede saltarse la parte del interruptor y a extender los cables de altavoz interno hacia fuera a llegar a la tira terminal y en lugar. Saltar el interruptor es también una opción para aquellos que no les importa usar los altavoces internos más de largo.
Para aquellos que hacen al full Monty, para cables en el interruptor!
Aquí, vamos a usar un interruptor de 2PST , también conocido como un interruptor DPST . Algo similar en apariencia a pic 1 ofrecido por electrónica MCM va a hacer. No necesita ser un gran interruptor de corriente alta. Un 2PST es un doble interruptor unipolar y sola. Eso significa puede hacer o interrumpir conexiones eléctricas dos a la vez. Lo que esto hará es hacer o romper la conexión a los altavoces internos. Las fichas de amplificador de clase D son bastante resistentes y tienen numerosos circuitos de protección. Puede tolerar ser funcionado con ninguna carga o incluso un corto circuito. Se apagará en un peor caso para protegerse a sí mismos.
Circuitos tradicionales amperios, puede dañar el amplificador si conectas más de un par de altavoces a la vez y presenta también bajo una carga para el amplificador. Puesto que no tenemos esa preocupación aquí, sólo necesitamos ser capaces de activar los altavoces internos y sin preocuparse de si o no tienes los altavoces externos conectados en.

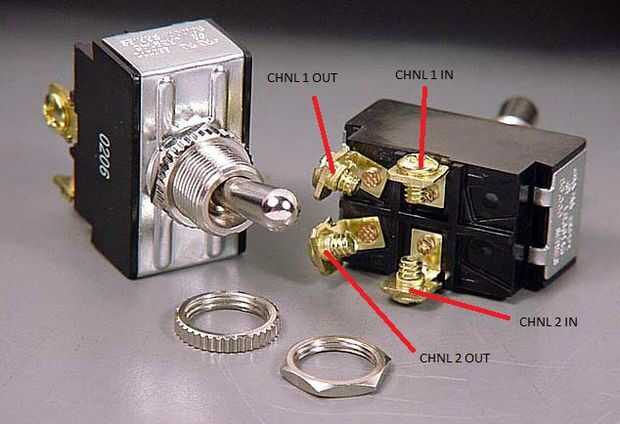

En foto 2 puede ver la parte trasera de un interruptor de 2PST de gran calidad. Usé esto sólo con fines ilustrativos ya que es un poco más fácil ver los contactos pero no necesitas algo tan grande para nuestro proyecto. El cableado es bastante recta hacia adelante. Puede interrumpir un cable a cada altavoz interno y ejecuta a través del interruptor.

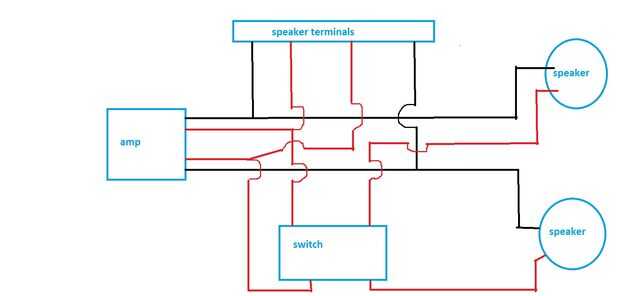

Foto 3 es un esquema para el cableado. Pido disculpas por su crudeza pero toda la información está allí. Cuando se lee un esquema, una línea de un dispositivo a otro es una conexión. Si la línea hace un pequeño "salto" sobre otra línea que significa que los dos no están conectados, están cruzando más allá de unos a otros en el dibujo.
Los cables de altavoces amplificadores se ramifican a los conectores de altavoz externo. Los conectores externos se alimenta todo el tiempo. El interruptor va a interrumpir la energía a los altavoces internos que le da una manera de apagar los altavoces incorporados cuando tiene altavoces externos. ¿Por qué no correr tanto? Se puede pero recuerda que tienes un amplificador de baja potencia para trabajar con. ¿Por qué perder el jugo en los pésimos altavoces internos?

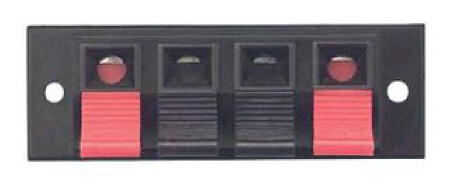

En la foto 4 verá a un candidato ideal para un conector de altavoz de 4 cables. Ésta es electrónica MCM, así como muchos otros proveedores. Algunas tiendas de estéreo del coche que hacen trabajos a medida incluso tienen estos para la venta por un dólar o dos. Se trata de se montaje en la parte posterior de la base. Usted necesitará encontrar un lugar donde usted puede cortar una pequeña sección de la caja hacia fuera con tijeras para alambre y Monte la banda de jack. Tenga en cuenta que la banda de jack obtiene enroscada que tome en cuenta la longitud de los tornillos que vienen con él. No quieren los tornillos cortocircuito cosas hacia fuera dentro del amplificador cuando vuelva a armar.

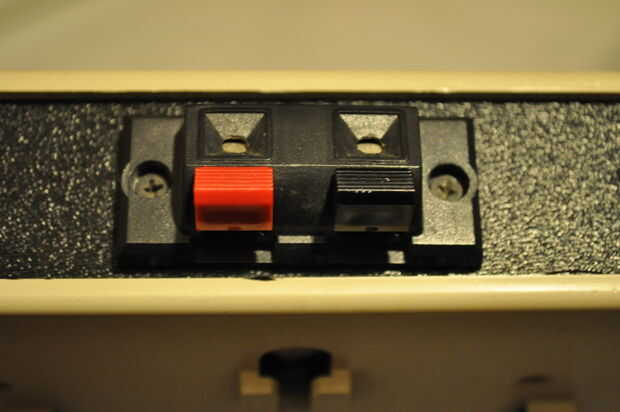

Foto 6 muestra un conector del altavoz 2 hilos montado en la parte posterior de otro proyecto de amp de muelle que hice. Usted puede usar 2 de estos y uno a cada lado del amplificador si te gusta o usa una sola tira de 4 alambre. el resultado final será el mismo, 4 puntos de conexión. Puede utilizar alicates diagonales del corte para cortar el plástico que las mitades se reúnen en la base y hacen espacio para la regleta de terminales. Para hacer el tornillo agujeros usan una broca pequeña o si eres caja de herramientas de desafió, un destornillador joyeros calentado con un mechero o el soldador hace agujeros rápidos en plástico. Asegúrese y usar algo más pequeño que el diámetro de sus tornillos por lo que en realidad tienen poco de plástico para morder y sostener. Recuerde que si derrite el plástico se quema los dedos así que ten cuidado.
