Amplificador estéreo de 20 vatios/canal clase D (4 / 10 paso)

Paso 4: Iniciar los componentes de montaje

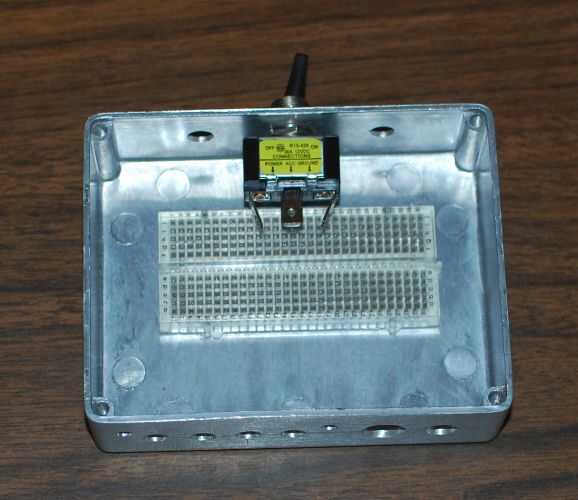

Eliminar los carriles de la energía de la placa y montar el interruptor y la placa como se muestra en la primera foto.

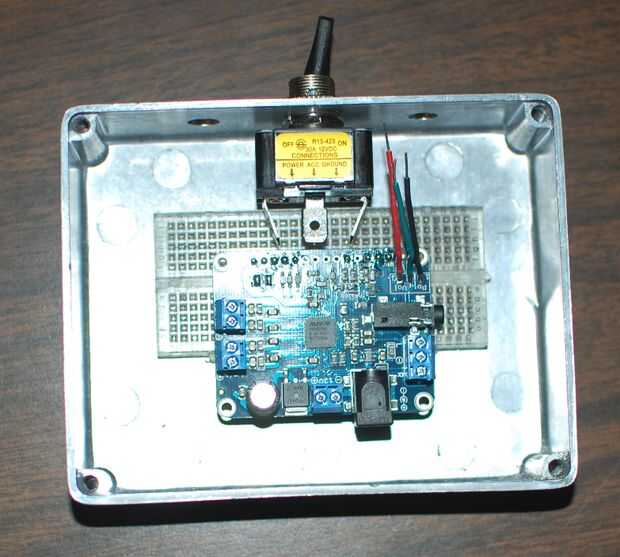

Monte la placa del amplificador como se muestra en la segunda foto.
